产品概述
WCC-ADP是一款实现不同通讯格式、波特率之间数据交换的协议网关，设备支持HOST端与DEVICE端的以太网（RJ-45）、串口（RS-232/RS-485）之间的双向转换和收发数据，可以将串口设备灵活、方便地链接至网络，也可以同时兼容不同串口类型的设备，轻松通讯。
产品特性
1路RS-232/485（DEVICE端），支持115200bps及以下，可自由配置RS-232或者RS-485；
1路RJ-45接口（DEVICE端），100m，支持TCP/UDP客户端；
1路RS-232/485（HOST端），支持115200bps；
1路RJ-45接口（HOST端），100m，支持UDP客户端，可实现远程控制；
1路USB2.0接口，用于连接电脑对控制主机进行设置以及网络升级；
规格参数
WCC-ADP | 参数 | 说明 | |
DEVICE接口 | RS-232 | 1路 | 支持配置115200bps及以下波特率 |
RS-485 | 1路 | 支持配置115200bps及以下波特率 | |
RJ-45 | 1路 | 支持TCP 客户端 支持TCP 服务器 UDP客户端 | |
HOST接口 | RJ-45 | 1路 | 支持TCP 客户端 支持TCP 服务器 UDP客户端 |
USB 2.0 | 1路 | 软件升级 | |
RS-232 | 1路 | 支持配置115200bps及以下波特率 | |
RS-485 | 1路 | 支持配置115200bps及以下波特率 | |
供电接口 | DC头*1 | 12V3A | |

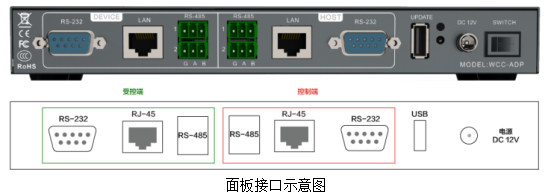

面板接口说明
功能区 | 接口名称 | 功能说明 |
DEVICE端 | RS-232/485*1（115200bps） | 可以收发RS-232、RS-485格式数据 |
RJ-45*1 | TCP客户端/服务器，UDP客户端 | |
HOST端 | RS-232/485*1（115200bps） | RS-232、RS-485控制接口 |
RJ-45*1 | TCP客户端/服务器，UDP客户端 | |
USB2.0*1 | 软件升级 |
