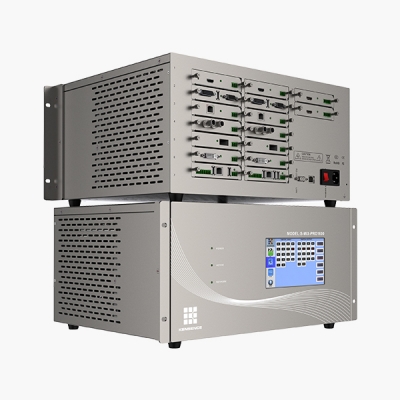

S-MIX-PRO1600是一款新型的,单卡单路插卡式高清无缝混合矩阵,总共支持16路高清视频。其中16个通道可自定义为输入/输出模式,可自动检测板卡类型,支持输入输出通道路数非对称配置。系统支持HDMI、DVI、VGA、 SDI、YPBPR、 CVBS、HDBaseT、H.264、HDCI、Fiber等信号,并且可以自定义输出分辨率,最高支持3840*2160@30Hz。同时系统采用了无缝切换技术,切换过程中无黑屏、蓝屏、撕裂、抖动等现象。同时还支持15路拼墙显示。可广泛应用于政府、司法、军队、教育、医疗、企业等场合。

  • 品牌 : KENSENCE
  • 型号 :
  • 价格 :

产品概述

S-MIX-PRO1600是一款新型的,单卡单路插卡式高清无缝混合矩阵,总共支持16路高清视频。其中16个通道可自定义为输入/输出模式,可自动检测板卡类型,支持输入输出通道路数非对称配置。系统支持HDMIDVIVGASDIYPBPRCVBSHDBaseTHDCI等信号,并且可以自定义输出分辨率,最高支持1920*1200@60Hz。同时系统采用了无缝切换技术,切换过程中无黑屏、蓝屏、撕裂、抖动等现象。同时还支持16路拼墙显示,可广泛应用于政府、司法、军队、教育、医疗、企业等场合。

产品特性

  • 自定义输入输出满足个性化需求:支持16路多类型视频接口,任意配置为输入或输出其中16路任意组合;

  • 采用单卡单路式设计,配置维护更加灵活;

  • 内置板卡智能识别技术,自动检测板卡类型,即插即用;

  • 支持输入信号:HDMIDVISD/HD/3G-SDI(自适应)、 VGAYPBPRCVBSHDBaseTHDCI(宝利通视频会议终端专用接口);

  • 支持输出信号:HDMIDVI、 VGAYPBPRCVBSHDBaseT HDCI

  • 支持输出分辨率自定义调节,最高支持3840*2160@30Hz

  • 采用无缝切换技术,切换过程中无黑屏、蓝屏、撕裂、抖动等现象;

  • 支持EDID管理,兼容HDCP协议;

  • 支持字幕台标功能等。

技术参数

产品型号

S-Mix-Pro1600

产品名称

16通道自定义输入输出高清混合矩阵

接口

卡槽

16个卡槽 自定义输入/输出

输入模块

支持CVBSYPbPrVGAHDMIDVIAUDIO3GSDIHDBaseTFIBER、IP流媒体

输出模块

支持CVBSYPbPrVGAHDMIDVIAUDIO3GSDIHDBaseTFIBER、IP流媒体

带宽

10.2Gbps

控制

串口控制

连接协议

RS-232 (波特率:115200 数据位:8位 停止位:1 无奇偶校验位)

连接器

9D-sub(DE9F)插座 2=TX3=RX 5=GND

网络IP

控制协议

TCP/IP

连接器

RJ45接头 10/100Base-T以太网

色彩空间

支持RGB444YUV444YUV422色彩空间,支持x.v.Color扩展色域标准

传输距离

HDBaseT技术传输70M(六类网线)、H264技术传输大于200米(六类网线)、2-80公里(单芯单模光纤);30米(数字线缆)

静电保护

人体放电模式: ±8kV(气隙放电)±4kV(接触放电)

输入电压

电源100VAC~260VAC,50/60 Hz,国际自适应电源23W(最大)/0.5w(待机状态)

工作温度

0ºC~40ºC

存储温度

−20ºC~60ºC
