2023-10-12 11:06:39   4342

MCS-ANY-16是⼀款新型的⾼清矩阵,实现⼤规模、跨区域⾳视频信号传输、处理和共享,在单独矩阵基础下进⾏多个矩阵叠加达到扩容⽬的,同时矩阵可⾃定义输⼊输出路数,扩展性强。 MCS-ANY-16采用非对称设计,无需明确输入和输出概念,可以实现任意组合和分配,从而更加符合用户的需求,提高了使用的灵活性。其次,堆叠可视化HDMI矩阵还打破了传统矩阵的端口限制。传统矩阵端口数量有限,难以满足用户的需求,而堆叠矩阵可以通过光纤或者网络进行无限扩展,使得用户可以根据需求自由扩展,提高了使用的可扩展性和便利性。最后,堆叠可视化HDMI矩阵实现了可视化预览,实时查看,所见即所得。传统矩阵无法进行可视化预览,用户需要通过其他设备进行预览,很不方便,而堆叠矩阵通过可视化预览功能,大大提高了使用的便利性和用户的体验感。该产品可广泛应用于广播电视工程、多媒体会议厅、指挥中心、智慧教学、等场合。

  • 品牌 :
  • 型号 :
  • 价格 :

产品概述

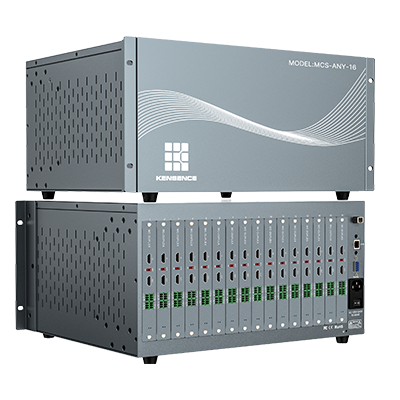

MCS-ANY-16是⼀款新型的⾼清矩阵,实现⼤规模、跨区域⾳视频信号传输、处理和共享,在单独矩阵基础下进⾏多个矩阵叠加达到扩容⽬的,同时矩阵可⾃定义输⼊输出路数,扩展性强。

MCS-ANY-16采用非对称设计,无需明确输入和输出概念,可以实现任意组合和分配,从而更加符合用户的需求,提高了使用的灵活性。其次,堆叠可视化HDMI矩阵还打破了传统矩阵的端口限制。传统矩阵端口数量有限,难以满足用户的需求,而堆叠矩阵可以通过光纤或者网络进行无限扩展,使得用户可以根据需求自由扩展,提高了使用的可扩展性和便利性。最后,堆叠可视化HDMI矩阵实现了可视化预览,实时查看,所见即所得。传统矩阵无法进行可视化预览,用户需要通过其他设备进行预览,很不方便,而堆叠矩阵通过可视化预览功能,大大提高了使用的便利性和用户的体验感。该产品可广泛应用于广播电视工程、多媒体会议厅、指挥中心、智慧教学、等场合。


产品特点

  • ⽀持16路多类型视频接⼝,任意配置为输⼊或 输出其中16路任意组合;

  • 采⽤单卡单路式设计,配置维护更加灵活;

  • 内置板卡智能识别技术,⾃动检测板卡类型,即插即⽤;

  • ⽀持输⼊信号:HDMI、DVI、最⾼分辨率4K@30Hz;

  • ⽀持输出信号:HDMI、DVI、最⾼分辨率4K@30Hz;

  • ⽀持4画⾯分割,⽀持预览回显

  • 采⽤⽆缝切换技术,切换过程中⽆⿊屏、蓝 屏、撕裂、抖动等现象;

  • ⽀持EDID管理,兼容HDCP协议;

  • ⽀持字幕台标功能;

  • 可视化软件,所⻅即所得:系统提供独有的可视化控制APP,集⾳频、视频、控制于⼀体,对信号、场景、

    ⽤⼾进⾏综合管控,轻松应对指挥调度中⼼,⼤型会议中⼼等应⽤领域的⾳视频控制管理;

  • 丰富的外设接⼝,包括RS232、IO、⽹络、光纤等

  • ⽀持网络/光纤接⼝堆叠;

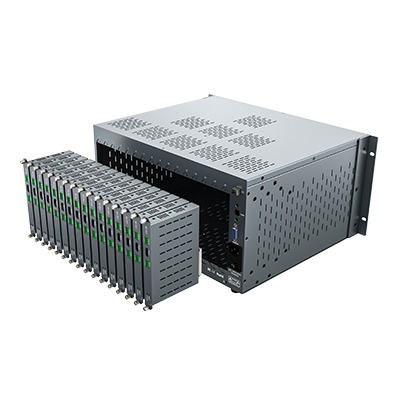

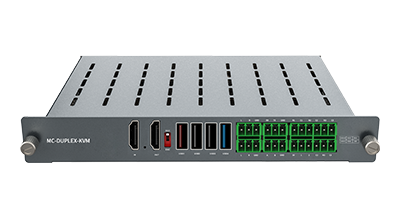

设备板卡

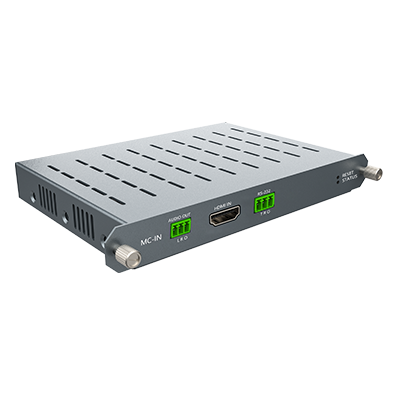

图片关键词


  • ⽀持EDID读取和调⽤;

  • ⽀持HDMI 1.3及HDCP协议;

  • 最⾼⽀持1080P@60Hz视频分辨率;

  • ⽀持RS232信号透传⽤于控制外部设备;

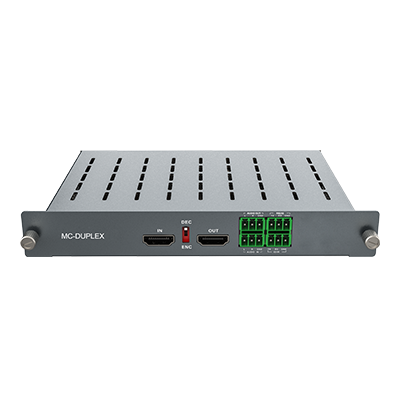

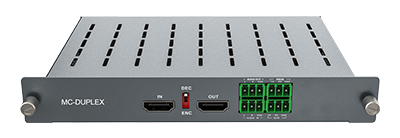

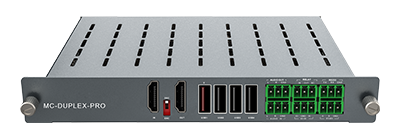

图片关键词

  • ⽀持⾳频解嵌;

  • ⽀持最⼤4画⾯分割。⽀持EDID读取和调⽤;

  • ⽀持HDMI1.3及HDCP协议;

  • 最⾼⽀持1080P@60Hz视频分辨率;

  • ⽀持RS232信号透传⽤于控制外部设备;

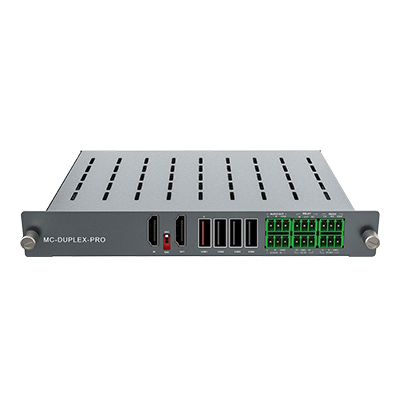

图片关键词

  • 最大支持4K@30Hz分辨率,H.265硬件实时编解码,向下兼容H.264;

  • 单个接口机具有16个开窗能力,支持多屏拼接、画面叠加、漫游、任意缩放、预案管理等功能;

  • 支持静态/动态字幕叠加功能;

  • 支持设置超高清图片底图;

  • 具备输入输出切换开关;



技术参数


产品名称

16通道自定义输入输出高清无缝混合矩阵

卡槽

16路,可以自定义输入、输出

控制

网络控制

控制协议

TCP/IP

连接器

通过独有的可视化控制APP,在PC/平板等终端进行控制

色彩空间

支持RGB444、YUV444、YUV422色彩空间,支持x.v.Color扩展色域标准

输入电压

电压100VAC—260VAC,50/60Hz,国际自适应电源23W(最大)/0.5W(待机状态)

尺寸(w*h*d)

440*221*374mm(5U)

静电保护

人体放电模式:  ± 8kV (气隙放电)     ± 4kV (接触放电)

工作温度

0℃---40℃

存储温度

-20℃---60℃

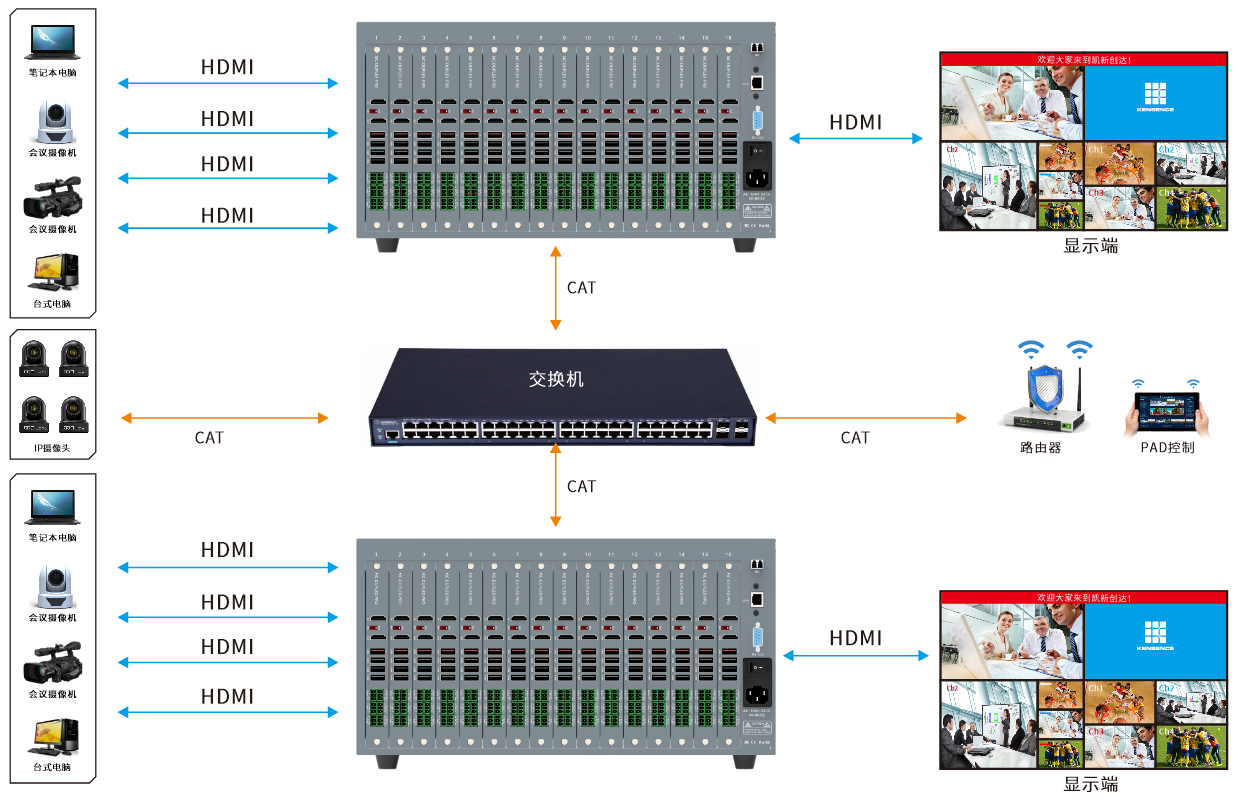

应用示意图图片关键词


图片关键词

图片关键词
