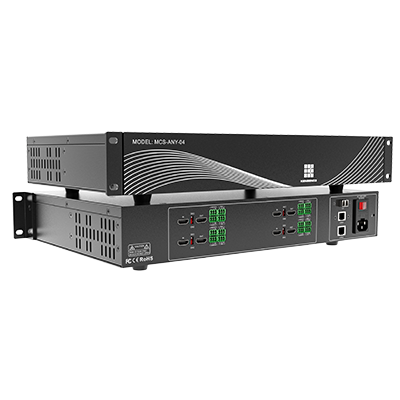

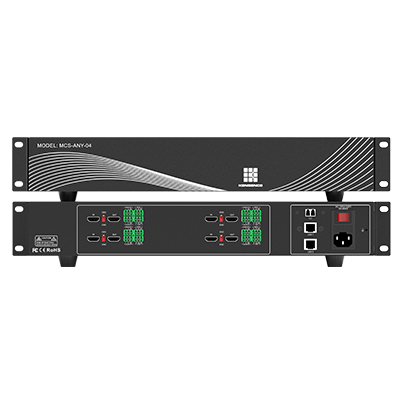

MCS-ANY-04是一款可进行音视频切换的高性能的高清音视频信号切换设备，可实现一对多、多对多，单屏多画面和屏幕拼接等多功能，支持实现大规模、跨区域音视频信号传输、处理和共享，在单独矩阵基础下可进行多个矩阵叠加达到扩容目的，同时矩阵可自定义输入输出路数，扩展性强。
本系列产品主要应用于多媒体会议厅、大屏幕显示工程、指挥控制中心等场合。本产品带有断电记忆、音视频同步等功能，并具备UDP/IP控制，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用。
产品特性：
支持4路HDMI输入；
支持4路HDMI输出；
支持输入信号:HDMI，最高分辨率4K@30Hz;
支持输出信号:HDMI，最高分辨率4K@30Hz;

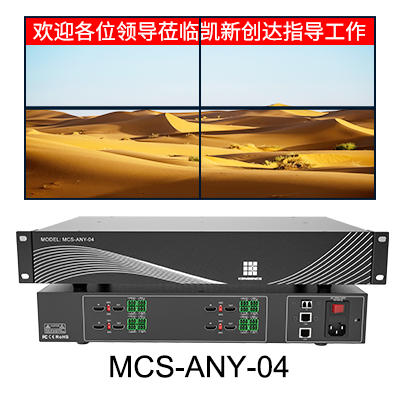

支持大屏拼接、单屏多画面显示，支持预览回显；
采用无缝切换技术，切换过程中无黑屏、蓝屏、撕裂、抖动等现象;
支持EDID管理，兼容HDCP协议;
可视化软件，所见即所得：系统提供独有的可视化控制APP，集音频、视频、控制于一体，对信号、场景、用户进行综合管控，轻松应对指挥调度中心，大型会议中心等应用领域的音视频控制管理；
支持网络调试；
支持字幕台标功能；
支持IP摄像头接入；
支持光纤接口多矩阵堆叠扩容。

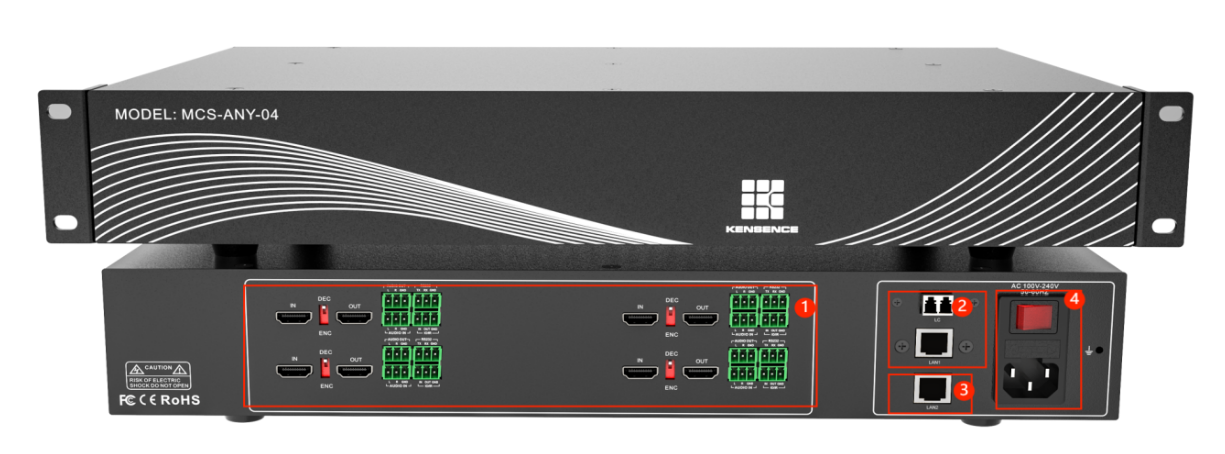

面板介绍
序号 | 名称 | 描述 |
1 | 输入输出区域 | 可接入输入输出HDMI。 |
2 | 光纤接口 | 连接光纤交换机可进行堆叠矩阵控制。 |
LAN1 | 网络堆叠口 | |
3 | LAN2 | 网络调试接口。 |
4 | 电源端口 | 连接100-240V交流电源。 |
规格参数
产品名称 | 4通道输入输出高清无缝混合矩阵 | |
控制 | ||
网络控制 | 控制协议 | UDP/IP |
连接器 | 通过独有的可视化控制APP，在PC/平板等终端进行控制 | |
色彩空间 | 支持RGB444、YUV444、YUV422色彩空间，支持x.v.Color扩展色域标准 | |
输入电压 | 电压100VAC—260VAC，50/60Hz，国际自适应电源23W（最大）/0.5W（待机状态） | |
尺寸(w*d*h) | 440*292.6*69mm | |
静电保护 | 人体放电模式:± 8kV (气隙放电) ± 4kV (接触放电) | |
工作温度 | 0℃---40℃ | |
存储温度 | -20℃---60℃ | |

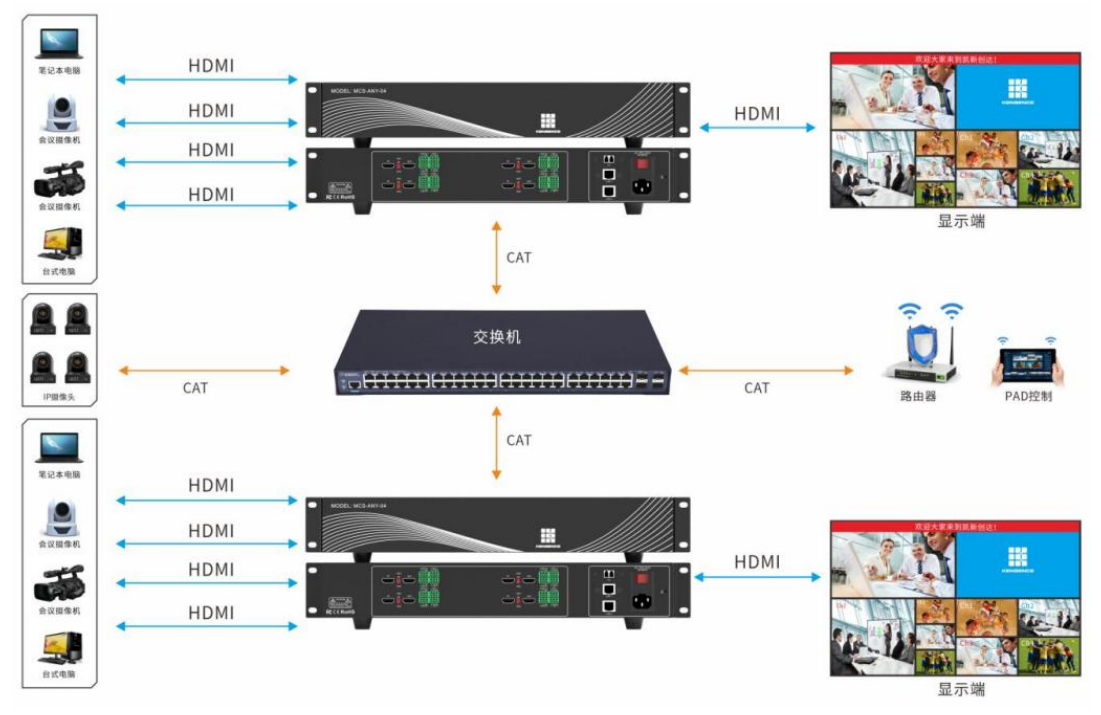

应用示意图
