产品简介
KX-HD0404/0808S/1616S超高清无缝切换矩阵，最⾼⽀持分辨率可达4k@30Hz，⽀持3D视频，HDCP 1.4规格，16bit颜⾊深度，可以给客⼾带来⽆损帧、⽆延时的超清全数字化体验。提供多种控制接口（RS232/TCP/IP）满⾜客⼾的控制需求。应⽤范围：数字视频多屏显示系统，可视指挥调度、平安城市、医学示教系统、卫星测绘、视频会议及视频监控等需求⾼品质数字视频显⽰领域。
产品特性
> 支持面板按键、RS232指令和IP网口控制；
> 支持分辨率高达4Kx2K@30Hz，支持1080P 3D；
> 具备智能EDID管理功能，通过拨码开关、RS232指令、Web Gui可调用内置EDID；
> 集成多种控制协议，方便快捷地和各类中央控制设备搭配使用；
> 可以提供工程现场远程支持和用户特殊功能的定制；
> 快速超清全数字化切换；
> 支持USB固件在线升级；
> 支持LCD屏实时显示系统状态；
> 支持HDMI 1.4 ,兼容HDCP2.0协议并向下兼容；
> 传输4Kx2K@30Hz 4:4:4，信号传输≥5米；
> 支持输入HDCP跟随，输出支持HDCP管理, 指令控制；
> 强大的存储功能，可存储和调用多个预存的切换模式；具有掉电记忆功能，带有断电现场保护功能；
>支持板卡状态在线检测，实时显示板卡在线/离线状态；
规格参数
型号 | KX-HD0404S | KX-HD0808S | KX-HD1616S | |
规格 | 4进4出 | 8进8出 | 16进16出 | |
名称 | 超高清无缝切换矩阵 | |||
输⼊信号 | 全数字HDMI信号+4/8/16路凤凰端子音频信号 | |||
输出信号 | 全数字HDMI信号+4/8/16路凤凰端子音频信号 | |||
支持分辨率 | 最高分辨率可达4K@30Hz(3840*2160),向下兼容 | |||
HDMI版本 | HDMI 1.4，支持3D TV | |||
数字内容保护 | HDMI 1.4，支持3D TV | |||
热插拔 | 即插即用，安装方便，支持热插拔 | |||
输⼊线长 | 输⼊端内置均衡器最远可达30⽶ | |||
输出线长 | ≤15米 | |||
输⼊输出端口 | HDMI接口Type A型19针⺟头 | |||
外接电源 | 110~220V AC | |||
⼯作环境 | 储存、使用温度:-20°~+70°C;湿度:10%~90% | |||
重量 | 4.3KG | 4.8KG | 5.5KG | |
功率 | 22W | 35W | 55W | |
尺寸(WxDxH) | 1U（482x190x44mm） | 1U（482x190x44mm） | 2U（482x190x88mm） | |

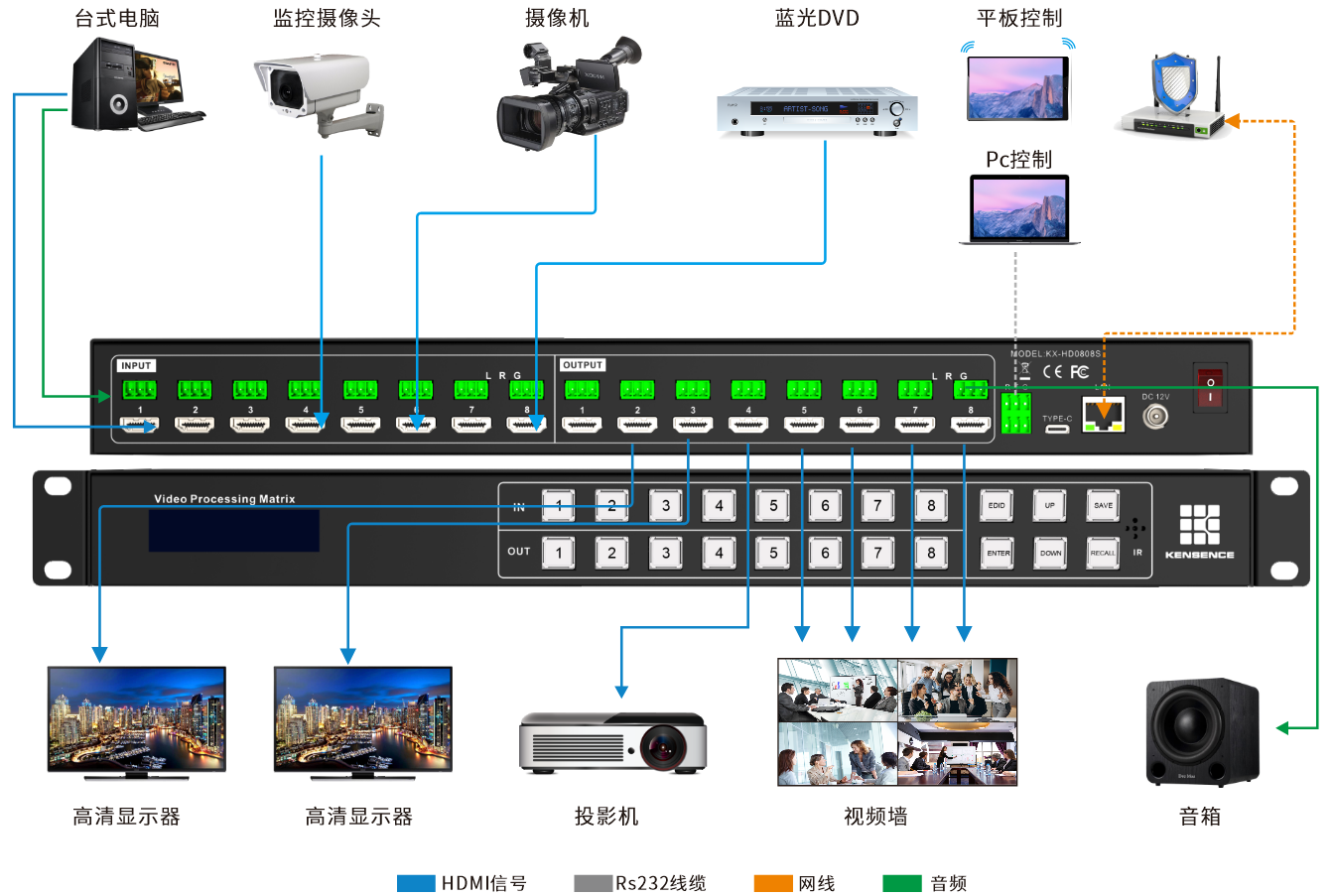

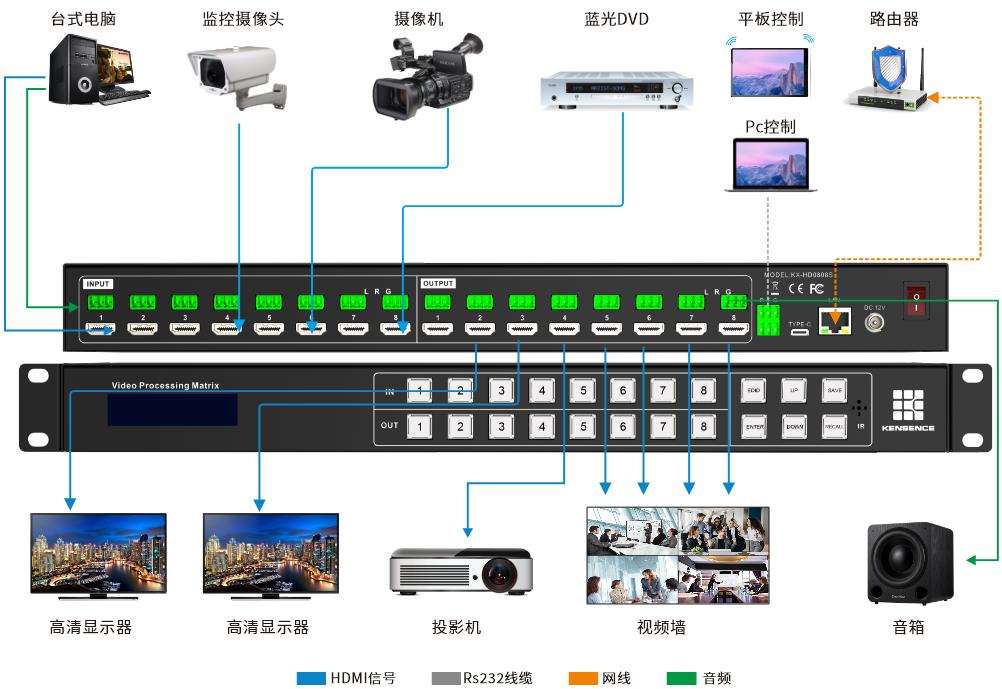

连接示意图
