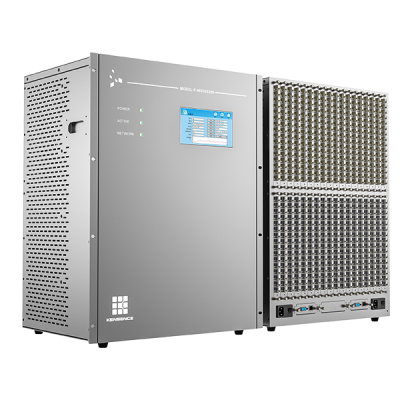

产品概述
F-Mix系列是凯新创达公司推出的一款全光交换性大型矩阵切换类产品，是一套整合了信号转换技术、全光交换技术和光纤传输技术的高性能、高兼容性、高灵活性的解决方案。适用于对系统稳定性、安全性、集中性有着极高要求的场所。
该系列矩阵采用光纤作为传输介质，传输距离不再受限，设备不受外界信号干扰，也不对周边设备产生干扰，同时信号在传输过程中具有高保密性的特点，最远传输距离可达80km。

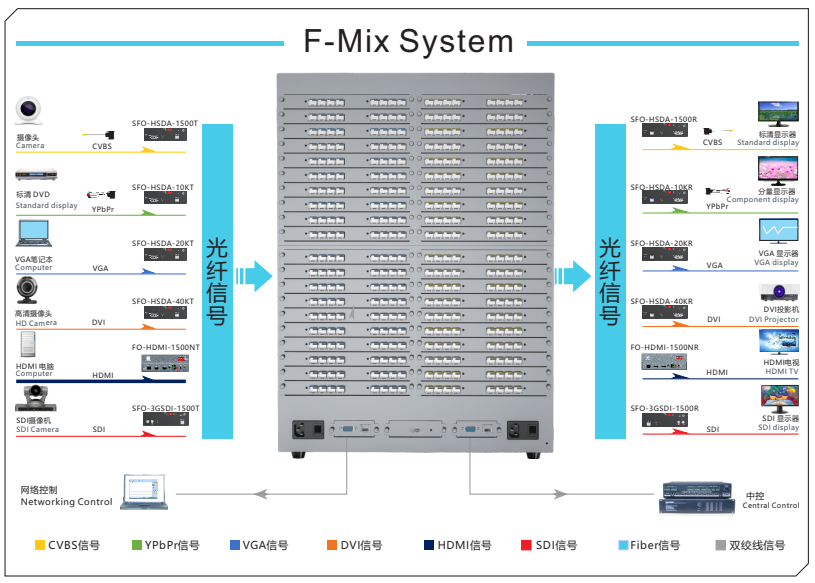

切换器能够实现CVBS、YPbPr、VGA、HDMI、DVI、3GSDI、AUDIO等信号之间的切换，运用先进的无压缩图像处理技术确保图像完美还原，无黑场无抖动，保证流畅的用户体验。
产品特性
全光交换式设计，抗干扰性极强；
快速无缝切换：画面切换无黑场、无蓝屏、无碎屏；
支持全数字高清1080P@60Hz无压缩交换；
光纤模块用单模单芯光纤可将常见音视频信号传输80km；
支持Deep Color 48/36/30/24-bit，YUV4:2:2/4:4:4；
每个输出模块可独立自定义26种常见分辨率固定输出等；

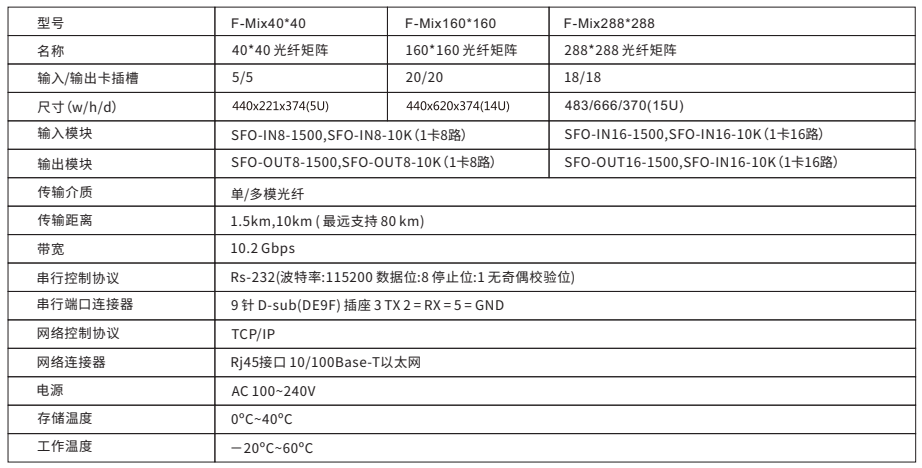

技术参数

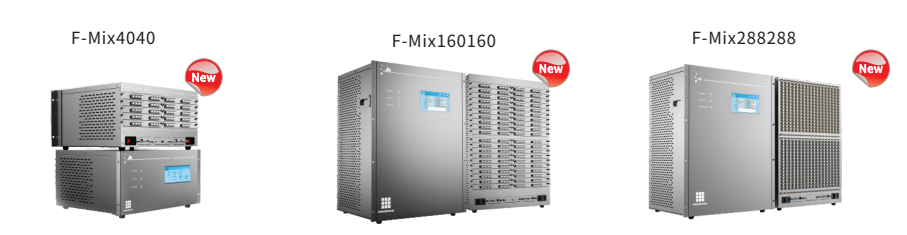

产品型号 | F-Mix4040 | F-Mix8080 | F-Mix160160 | F-Mix288288 |
产品名称 | 40路 插卡型增强型 高清光纤矩阵 | 80路 插卡型增强型 高清光纤矩阵 | 160路 插卡型增强型 高清光纤矩阵 | 288路 插卡型增强型 高清光纤矩阵 |
尺寸 | 440x221x374（5U） | 440x355x374（8U） | 440x620x374（14U） | 483x666x370（15U） |
输入/输出卡槽 | 5/5 | 10/10 | 20/20 | 18/18 |

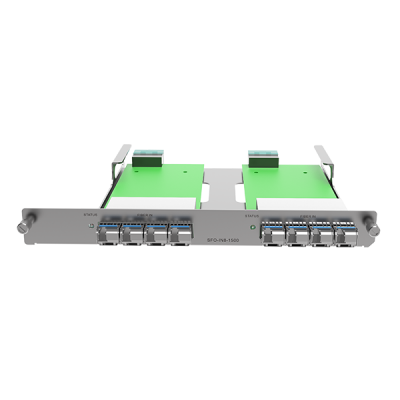

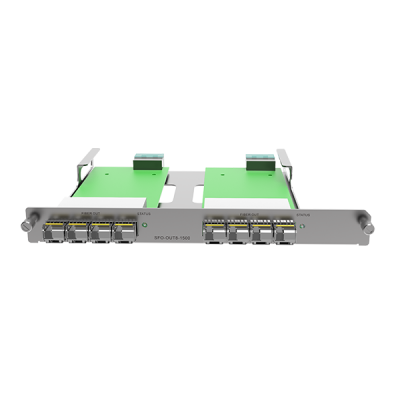

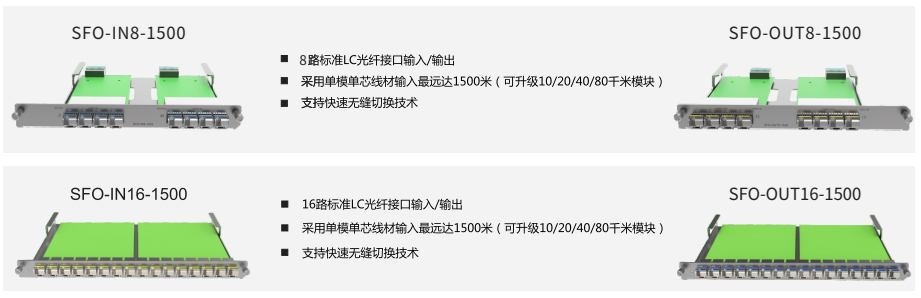

输入/输出模块 | SFO-IN/OUT（8-1500），SFO-IN/OUT（8-10K） | SFO-IN/OUT（16-1500/16-10K） | ||

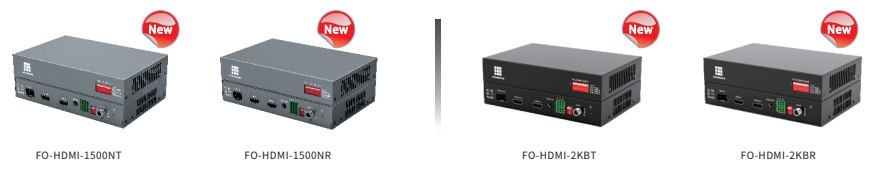

连接模块 | SFO-HSDA-1500T/R，SFO-3GSDI-1500T/R，SFO-HSDA-10KT/R，SFO-3GSDI-10KT/R | |||
带宽 | 10.2Gbps | |||
串口控制协议 | RS-232（波特率:115200 数据位:8位 停止位:1 无奇偶校验位） | |||
串口连接器 | 9针D-sub（DE9F）插座 2=TX、3=RX 5=GND | |||
网络控制协议 | TCP/IP | |||
网络连接器 | RJ45接头 10/100Base-T以太网 | |||
静电保护 | 人体放电模式： ±8kV (气隙放电) ±4kV (接触放电) | |||
电源 | 12 V/3A DC (US/EU 标准，CE/FCC/UL 认证) | |||
输入电压 | 电源100VAC~260VAC，50/60 Hz，国际自适应电源23W（最大）/0.5W（待机状态） | |||
工作温度 | 0°C~40°C | |||
存储温度 | −20°C~60°C | |||
