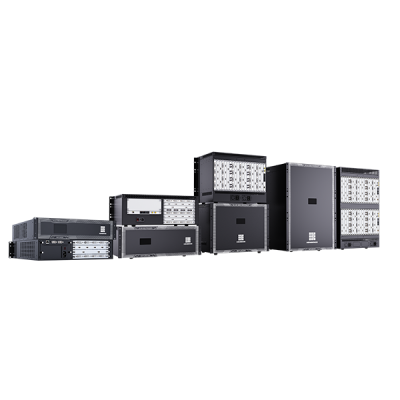

MVP-UHD系列是4K超高清拼接处理器,结合了传统控制产品的技术优势,集成了4K高分采集、分组管理、输入输出自定义分辨率、图像显控处理、可视化管理等多种功能技术于一身,为综合性可视化显控环境提供前所未有的操控平台,适用于对显示环境要求较高的环境,从根本上保证对所有输入输出信号的全实时同步处理,显示画面无延迟、丢帧、损失现象发生,具有强大的图像处理功能。

  • 品牌 : KENSENCE
  • 类型 :
  • 价格 :

产品概述

MVP-UHD系列是4K超高清拼接处理器,结合了传统控制产品的技术优势,集成了4K高分采集、分组管理、输入输出自定义分辨率、图像显控处理、可视化管理等多种功能技术于一身,为综合性可视化显控环境提供前所未有的操控平台,适用于对显示环境要求较高的环境,从根本上保证对所有输入输出信号的全实时同步处理,显示画面无延迟、丢帧、损失现象发生,具有强大的图像处理功能。


产品特性

  • 采用模块化、插卡式设计,单机最大支持 132路输入和 76 路输出;

  • 最大支持152个混合图 层,图 层的位置和大小等均可调节;

  • 支持整屏亮度调节和单屏亮度调节;

  • 支持输入源剪切、信号源名称备注等;

  • 支持 256个用户场景,用户可灵活调用和保存场景;

  • 支持对所有输入信号源进行预监回显;

  • 支持 Genlock 视频源同步功能,设备与设备之间可做级联同步达到各屏幕间帧同步。

  • 支持信号热备份功能,可将两个输入信号源相互备份。

  • 支持132路信号源输入,信号源间任由组合混搭

  • 支持76路输出拼接,152个画面同时显示

  • 软件调试,硬件同时操作

  • 支持字幕或添加图片功能,字体大小位置,背景颜色,字幕滚动等均可调节

  • 支持多台级联控制,带载更大的显示屏

  • 支持4K@60HZ4:4:4输入和输出信号源

  • 支持不规则异形拼接

  • 支持上位机软件控制和中控232协议以及手机APP控制

  • 支持一二级授权加密管理

  • 配置按键板,所有场景模式都可用软硬件去切换、调取

  • 输入输出都采用子母卡设计,两两之间可以任意组合混搭

  • 支持多电源冗余技术,电源之间相互备份

  • 支持窗口静帧、亮度调节、无缝切换

  • 支持输入信号源预监回显

  • 输出智能模式分辨率,单口宽3840,高3840

  • 支持pc场景,任务定时,任务轮播

  • 支持EDID管理

  • 全部信号间任意图层,漫游、缩放

  • 支持单输出口可指定分辨率输出

  • 支持分辨率和显示屏分组管理



板卡技术参数

1、控制卡

图片关键词


控制板卡参数

NET

RJ45网络接口,用于连接控制设备

COM1

串口控制接口,用于连接控制设备或者外接矩阵

COM2

串口

SYNC-OUT

信号同步输出

SYNC-IN

信号同步输入


2、4K超高清输入

图片关键词

4K超高清输入

信号格式

HDMI2.0标准DP1.2标准规范的全数字TMDS信号

物理接口

HDMI TYPE ADisplayport输入接口二一使用

接口数量

1HDMI端口/1Displayport端口

支持图像分辨率

最高3840x2160p@60Hz

HDCP

支持HDCP2.2


3DVI输入板卡

图片关键词

DVI板卡参数

信号格式

DVI1.0规范中的全数字TMDS信号

物理接口

29/DVI-I母接口

接口数量

4DVI-I端口

支持图像分辨率

最高1920x1200p@60Hz

接口带宽

1.65Gbps

信号电平

TMDS2.9V3.3V

位时钟抖动

<0.15Tbit

传输延时

<5nS

信号强度

TMDS+/-0.4VPP

阻抗

50Ω


4
SDI输入板卡

图片关键词

SDI板卡参数

信号格式

HD -SDI/3G-SDI

物理接口

BNC母接口

接口数量

4SDI端口

支持图像分辨率

最高1920x1080p@60Hz

阻抗

75Ω

标称电平

1Vp-p

信号幅度

800mVp-p

5、VGA输入板卡

图片关键词

VGA板卡参数

信号格式

RGBHV

物理接口

15D-SUBDB15/DE-15F/母接口

接口数量

4VGA端口

支持图像分辨率

最高1920x1080p@60Hz

阻抗

75Ω

标称电平

0.7Vp-p

6、CVBS输入板卡

图片关键词

CVBS板卡参数

信号格式

CVBS复合视频

物理接口

BNC母接口

接口数量

4路端口

支持图像分辨率

720x576PAL/720x480NTSC

阻抗

75Ω

标称电平

1Vp-p

视频制式

PALNTSCSECAM

7、DP输入板卡

图片关键词

DP输入板卡参数

信号格式

DP1.1标准

物理接口

Displayport

接口数量

2Displayport端口

支持图像分辨率

最高3840x2160p@30Hz

HDCP

支持HDCP1.3

8、4K@30 HDMI板卡

图片关键词

4K@30 HDMI板卡参数

信号格式

HDMI1.4规范的全数字TMDS信号

物理接口

HDMI TYPE A

接口数量

2HDMI端口

支持图像分辨率

最高3840x2160p@30Hz

HDCP

支持HDCP1.3

9、HDMI板卡

图片关键词

HDMI板卡参数

信号格式

HDMI1.3A规范的全数字TMDS信号

物理接口

HDMI TYPE A

接口数量

4HDMI端口

支持图像分辨率

最高1920x1200p@60Hz

HDCP

支持HDCP1.3

最大数据速率

4.95Gbps

标称电平

1Vp-p

10、IP解码卡

图片关键词

控制板卡参数

接口

RJ45

信号规格

输入2IP流媒体输入信号,单板2路输入,单口持解码161920*1080@3032720P及其他标准RTSP协议流媒体信号。协议支持H.264\H.265

11、DVI输出卡

图片关键词

DVI输出板卡参数

信号格式

DVI1.0规范中的全数字TMDS信号

物理接口

29/DVI-I母接口

接口数量

4DVI-I输出端口

支持图像分辨率

最高1920x1200p@60Hz支持自定义分辨率

接口带宽

1.65Gbps

信号电平

TMDS2.9V3.3V

位时钟抖动

<0.15Tbit

传输延时

<5nS

信号强度

TMDS+/-0.4VPP

阻抗

50Ω

12 HDMI输出卡

图片关键词

HDMI输出板卡参数

信号格式

HDMI1.3A规范的全数字TMDS信号

物理接口

HDMI TYPE A

接口数量

4HDMI输出端口

支持图像分辨率

最高1920x1200p@60Hz支持自定义分辨率

HDCP

支持HDCP1.3

最大数据速率

4.95Gbps

标称电平

1Vp-p

13 4K超高清输出卡

图片关键词

4K超高清输出

信号格式

HDMI2.0标准规范的全数字TMDS信号

物理接口

HDMI TYPE A

接口数量

2HDMI输出端口

支持图像分辨率

最高3840x2160p@60Hz支持自定义分辨率

HDCP

支持HDCP2.2


技术参数


产品型号

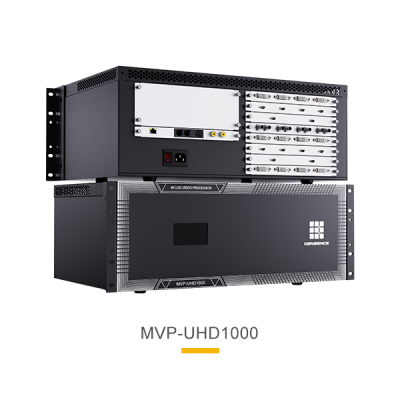

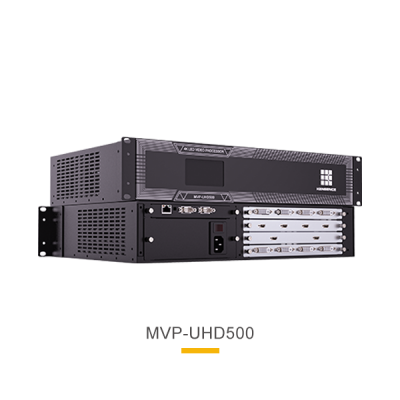

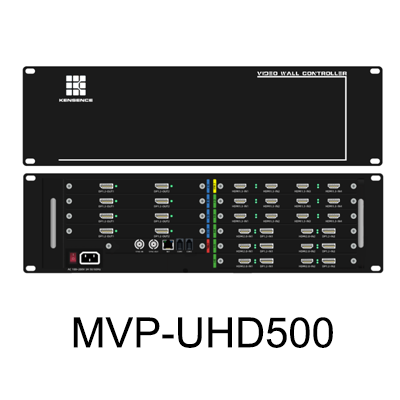

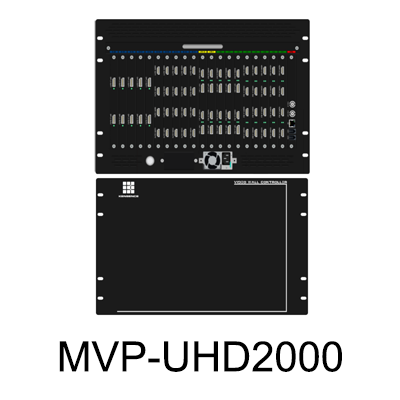

MVP-UHD500

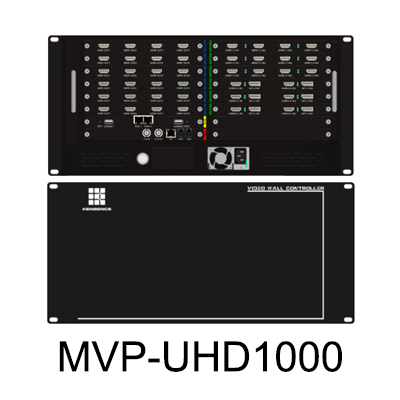

MVP-UHD1000

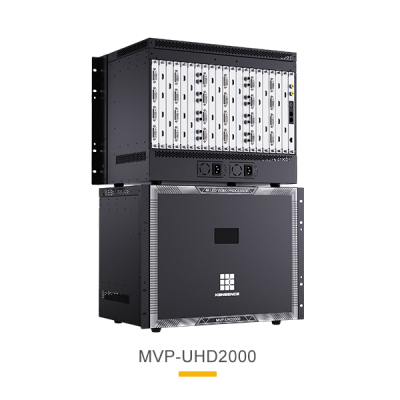

MVP-UHD2000

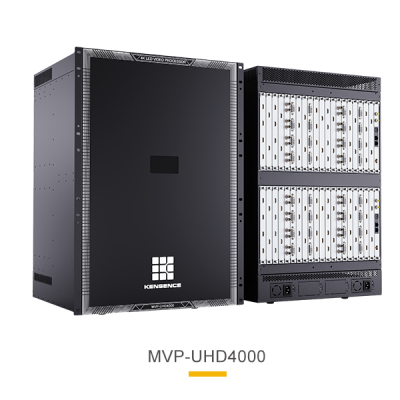

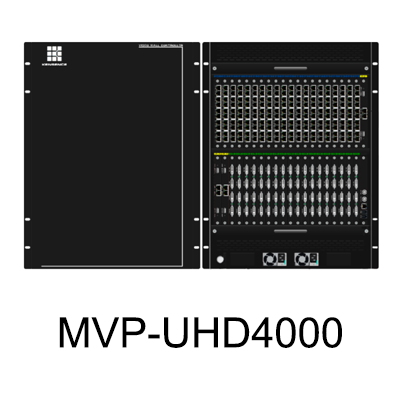

MVP-UHD4000

尺寸

(2U)

(4U)

(8U)

(15U)

带载大小

2080W

4160W

9360W

19760W

输入/输出规模





2U切换主箱体共4槽位,支持输出1槽(1槽位),输入4槽(1槽位),公共槽位2-3(2槽位),4-12输入/4-12输出内置2风扇,含控制卡

4U切换主箱体,共8槽位,支持输出1-2槽(2槽位),输入5-8槽(4槽位),公共槽位3-4(2槽位),输入4-24输入/4-16输出内置4风扇,含控制卡

8U切换主箱体,共20槽位,支持输出17-20槽位(4槽位),输入1-11(11槽位),公共槽位12-16(5槽位),输入4-64输出4-36支持冗余电源,标配两个电源模块(500w),内置10风扇,含控制卡

15U切换主箱体,共41槽位,支持输出34-40槽(8槽),输入1-22槽(22槽位),公共槽位23-33(11槽位),输入4-132,输出4-76,支持冗余电源,标配两个电源模块(500w),内置20风扇,含控制卡

输入接口

VGA:DB15PIN(VGA)、DVI:DVI-I接口(仅接收DVI-D信号)、HDMI:标准HDMI接口(19PIN)、HDMI2.0、DP1.1 、DP1.2、CVBS:BNC视频接口、SDI:BNC视频接口、Ypbpr:DB15PIN(需配分量接口转VGA转接线)、输入通道数:4路(标准EDID)

输入分辨率

VGA输入支持最大分辨率:1920x1080@60Hz,支持常用分辨率:848x480@60Hz,640x480@60Hz,800x600Hz,1280x720@60Hz,2360x768@60Hz,1366x768@60Hz,1024x768@60Hz,1440x900@60Hz,1280x1024@60Hz,1680x1050@60Hz,1920x1080@60Hz,1600x1200@60Hz;

DVI:1920x1200@60Hz及以下分辨率;

HDMII:3840x2160@60Hz及以下分辨率;

DP: 3840x2160@60Hz及以下分辨率;

CVBS:576i/480i;

SDI:HD-SD/3G-SDI;

YPBPR:480p,576p,720p,1080p;

输出接口

DVI:全数字DVI-I、HDMI1.3A HDMI/1.3A    HDMI 2.0标准TMDS信号

输出分辨率

支持最大分辨率:3840x2160@60Hz及以下分辨率;

控制端口

RS-232,9针COM连接口,带串口环出功能、以太网网络控制、RJ485控制

显示方式

单屏幕2-16窗口,多屏幕多画面漫游、叠加,任意缩放

拼接模式

常规屏幕及异形拼接

窗口大小

平稳地调整输入信号窗口大小和移动输入信号窗口位置

控制软件

多屏幕拼接控制软件

电源电压

输入AC 220V-240V 60Hz

工作温度

0°C~70°C
