产品概述
DMC（Display and control all-in-one machine） 是基于AVC技术的智能化管控协作系统，为指挥控制中心、应急调度中心及大型会议中心的音视频应用提供了视频、音频和控制的完整解决方案。采用B/S 架构，无需安装应用程序，可跨平台、跨系统进行访问及控制，通过一套定制专属界面管理系统内的所有设备，视频信号、拼接布局实现本地预览，实时掌控信号源及大屏显示状态，触控式直观操控。信号源可以在拼接墙任意位置上开窗、叠加、跨屏、漫游、缩放显示，支持多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能。
产品特性
实现多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等
各种方式的显示功能；
支持全屏范围所有信号任意开窗漫游、叠加、缩放,支持单屏多窗口分割；
支持安卓系统平板/手机APP安装；可将信号源在平板/手机上实现各种功能控制；
例如场景保存、删除、切换控制；
支持WEB控制，可用于电脑/手机/平板通过WEB浏览器切换预案场景；
支持超过1000个以上预案场景保存；
可以提前预设多种场景，轻松实现各种场景的任意切换，支持场景轮巡，可自定义
轮巡时间间隔；
场景切换延时<30ms，无缝、无卡顿、无蓝屏、无闪屏；支持多层级用户管理；
支持超高清字幕功能，字幕的字体、颜色、大小、背景颜色、背景透明度都可灵活选择；
支持超高清静态底图，更换快捷简单，让大屏底图更绚丽多彩；
支持独立监视屏幕显示；可以控制全世界带有RS232\IR及其的协议的所有控制设备；
可以控制电动窗帘、投影机吊架、液晶升降架等可以和门禁系统对接、消防信号对接、
监控系统对接；
规格参数

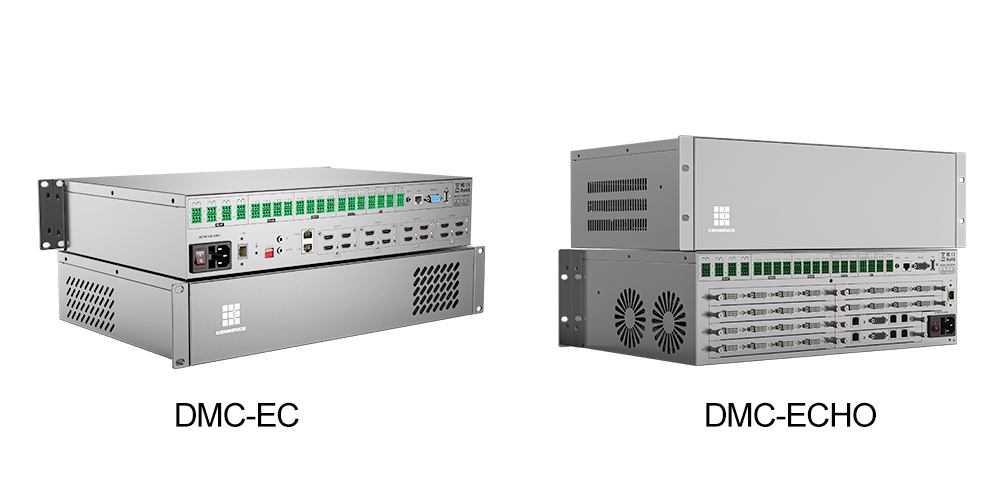

型号 | DMC-EC | DMC-ECHO |
名称 | 显控一体机 | |
输入/输出规模 | 8输入/8输出 | 24路（8-16） |
接口类型 | HDMI：标准HDMI接口（19PIN) | VGA：DB15PIN（VGA）、DVI：DVI-I接口（仅接收DVI-D信号）、 HDMI：标准HDMI接口（19PIN）、CVBS：BNC视频接口、SDI：BNC 视频接口、Ypbpr：DB15PIN（需配分量接口转VGA转接线）、输入 通道数：4路（标准EDID） |
输入分辨率 | HDMII：1920x1200@60Hz及以下分辨率 | VGA输入支持最大分辨率：1920x1080@60Hz， 支持常用分辨率：848x480@60Hz，640x480@60Hz， 800x600Hz，1280x720@60Hz，2360x768@60Hz， 1366x768@60Hz，1024x768@60Hz，1440x900@60Hz， 1280x1024@60Hz，1680x1050@60Hz，1920x1080@60Hz， 1600x1200@60Hz； DVI：1920x1200@60Hz及以下分辨率； HDMII：1920x1200@60Hz及以下分辨率； CVBS：576i/480i； SDI：HD-SD/3G-SDI； YPBPR：480p，576p，720p，1080p； |
输出分辨率 | 支持最大分辨率：1920x1080@60Hz | |
控制端口 | RS-232，9针COM连接口，带串口环出功能、以太网网络控制、RJ485控制 | |
显示方式 | 单屏幕2-4窗口，多屏幕多画面漫游、叠加，任意缩放 | |
窗口大小 | 平稳地调整输入信号窗口大小和移动输入信号窗口位置 | |
RS-232/RS-485 | 各8路,可自由配置RS-232或RS-485支持配置115200bps及以下波特率 | |
RELAY | 8路 | |
I/O | 8路 | |
IR发送路数 | 1路 | |
控制接口 | RJ-45 *1、USB 2.0*1、RS-232*1、RS-485*1 | |
电源电压 | 输入AC 220V-240V 60Hz | |
工作温度 | 0°C~70°C | |

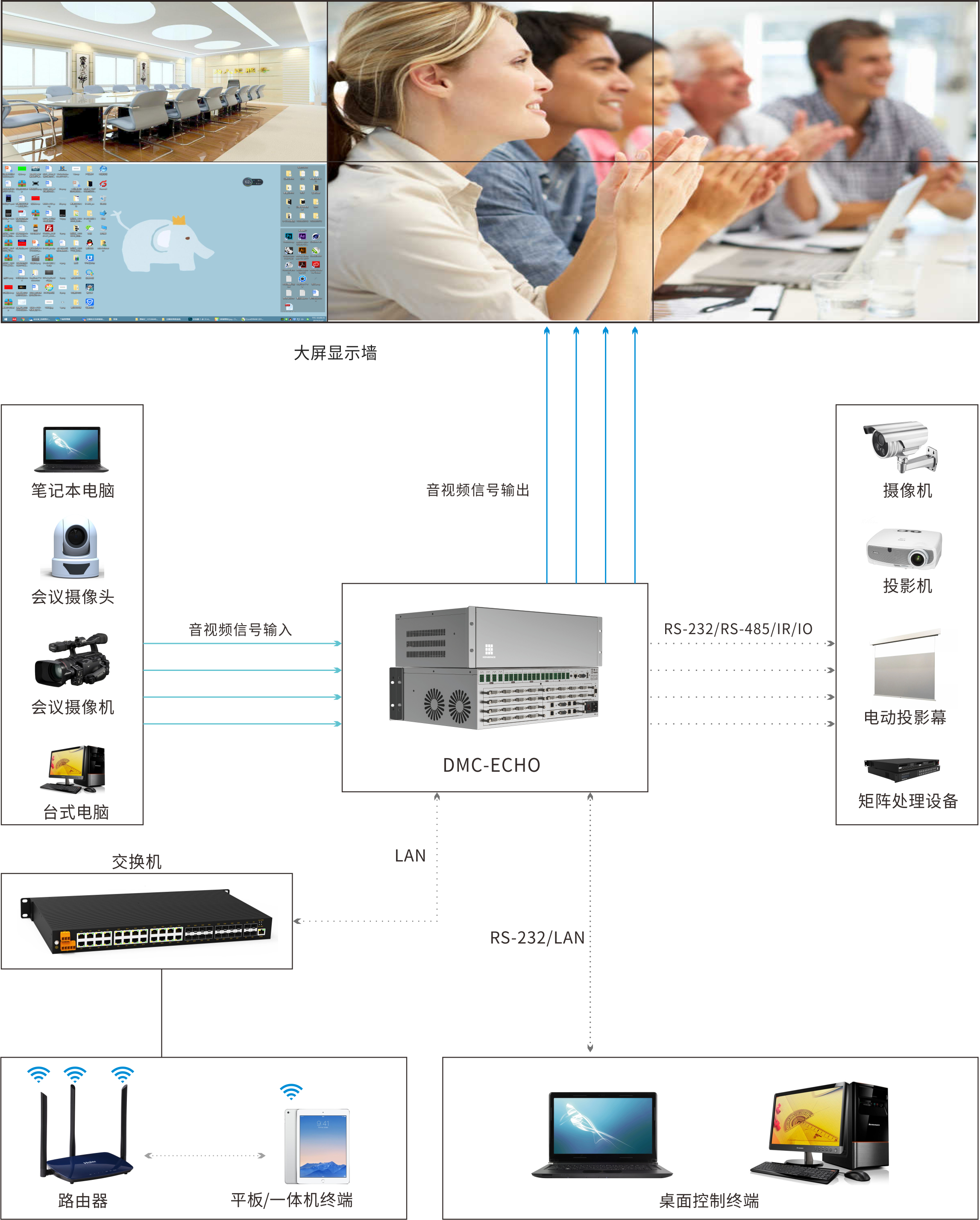

应用示意图
