系统概述

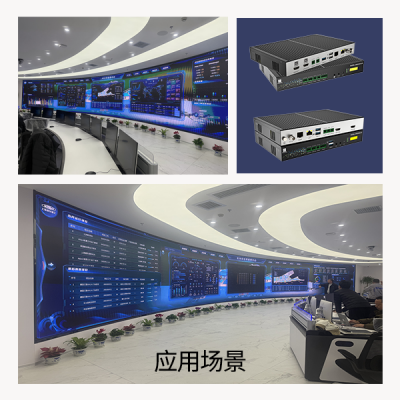

XMS9000PRO分布式KVM坐席拼控系统具备音视频IP传输/切换/拼接，KVM坐席协作，视频会议融合，环境设备控制、双链路输出互备等功能，配合完善的可视化管理软件实现统一管理、远程调度、指挥协同。可广泛应用于音视频调度、应急指挥监控、会议通讯、生产运营统一调度管理等场景，为用户提供高度集成的可视化解决方案。
系统特点
自主可控：国产技术、无中心，低延时、低码率、高画质。
编解功能一体：可通过按钮切换或者网页切换的方式进行编解模式的任意切换。
超高清：4K60 HDMI输入，4K60 HDMI输出。

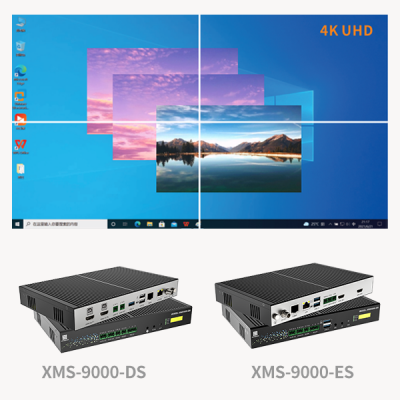

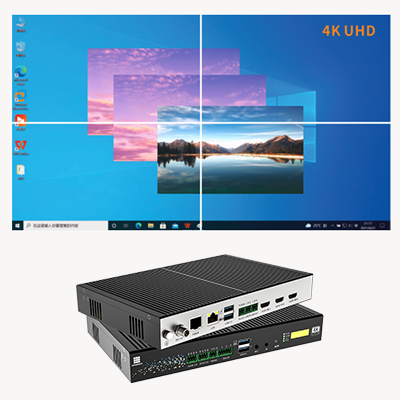

视频拼接: 拼接/开窗/漫游/滚动字幕/海量IP视频接入。
同步音频解码：高分服务器同步采集，同步音视频传输，同步拼接。
低延时：编解延时≤32ms。
环境中控：可编程中控，支持RS232/485/IR/IO/RELAY等多种接口。
可视化KVM：视频预览/推送/抓取/跟随/USB数据透传/预案轮巡/快捷键定义。
嵌入式系统，7X24小时连续工作能力。

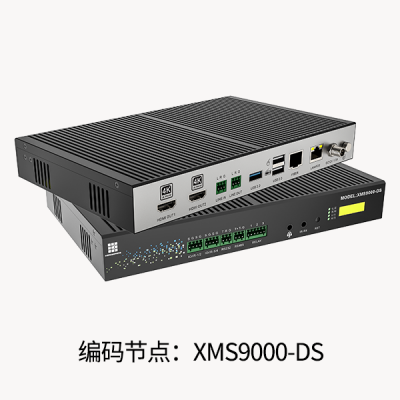

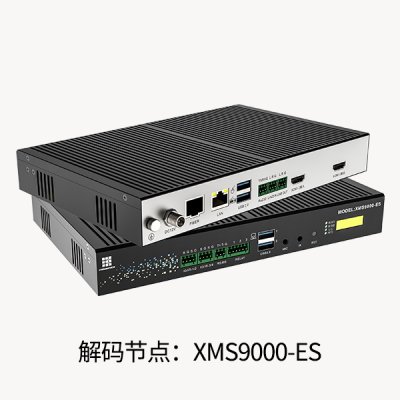

硬件参数
采用国产DSP纯嵌入式硬件架构；Linux操作系统。

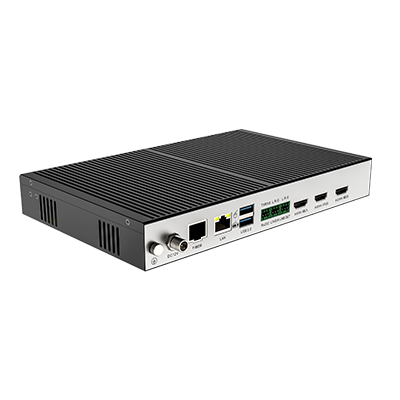

XMS9000PRO视频输入/输出：1路HDMI信号输入，1路HDMI信号输出，1路HDMI信号环出，最高支持
3840X2160@60Hz分辨率。
音频输入：1路线路立体声输入，1路环出或解码输出。
控制信号：1路RS232串行控制。
USB接口：4路USB接口，可接信号源或键盘、鼠标等；
一路USB-B接口，可接双头USB线，用于信号源控制。
网络：1路RJ45 100/1000M自适应主控系统控制。

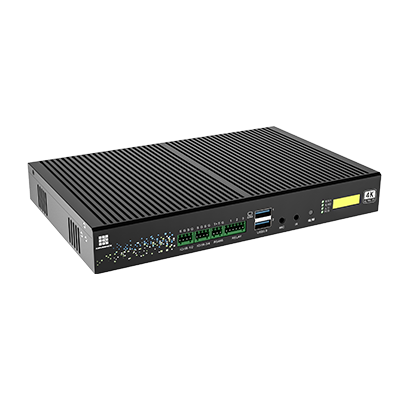

前面板：可选配LCD屏显示状态及IP地址，4个状态指
示灯显示网络、运行、编码、解码状态。
供电：DC12V供电、可选POE供电。
软件参数
序号 | 模块 | 子项 | 参数 |
1 | 视频编解码 | 算法 | H.265，H.264(HP/MP/BP) |
编码分辨率 | 4K60fps编码，采集源自适应直通编码 | ||
解码分辨率 | 4K60fps解码，自适应解码分辨率 | ||
帧率 | 5～60帧/秒 | ||
码率 | 32kbps～16Mbps | ||
编解码路数 | 1路4K@60编码 1路4K@60或8路1080P30解码 | ||
2 | 音频解码 | 算法 | G.711A、G.722.2、AAC-LC、OPUS |
采样率 | 8～48KHz | ||
码率 | 8-320kbps | ||
编解码路数 | 1路编码，8路解码 | ||
3 | 拼接 | 图层 | 8窗口图层 |
功能 | 开窗、漫游、叠加、字幕滚动 | ||
4 | KVM | 窗口应用 | 单屏四窗口滑屏（可自定义窗口数量和布局模式） |
视频应用 | 预览、推送、抓取、预案、跟随 | ||
USB | KVM键鼠、USB数据透传，USB音视频设备接入 | ||
延时 | ≤32ms | ||
5 | 网络协议 | 网络协议 | TCP/IP |
流媒体协议 | TCP/UDP/RTSP/RTP/ONVIF/SIP/HTTP | ||
6 | 设备管理 | B/S | WEB管理 |
C/S | WIN、IOS、安卓、麒麟可视化管理 |
硬件参数
序号 | 模块 | 子项 | 参数 |
1 | 系统 | 嵌入式 | linux系统，四核ARM Cortex A55@1.4GHz |
2 | 音频 | 音频输入 | 1路左右立体声线路音频输入 |
音频输出 | 1路左右立体声线路音频输出，支持HDMI内嵌音频输出 | ||
对讲音频 | 1路3.5mm 接口，连接头戴式耳麦 | ||
3 | 视频 | 视频输入 | 1路HDMI 4K@60输入、1路环出 |
视频输出 | 1路HDMI 4K@60输出 | ||
4 | 控制 | RS232 | 1路3P凤凰端子，可编程 |
RS485 | 1路3P凤凰端子，可编程 | ||
IO或IR | 4路2P凤凰端子，每一路可配置成IO或IR，可编程；1路IR接收 | ||
RELAY | 3路2P凤凰端子，可编程 | ||
USB | 4路，其中2路USB 3.0和2路USB 2.0 支持键鼠，U盘，USB音视频和存储设备接入 | ||
网络 | 1路千兆RJ45电口网络，具备POE供电 | ||
网络 | 1路千兆光纤网络 | ||
5 | 面板 | 面板 | 1个0.9寸OLED显示屏，4个指示灯 |
6 | 环境 | 满载功耗 | ≤20W，直流12V3A和POE双供电 |
净重量 | ≤1kg | ||
机箱尺寸 | 长：220mm、宽：140mm、高：30mm | ||
工作温度 | 工作温度: 0℃ ~ +55°C，温升：<20°C |
