系统概述

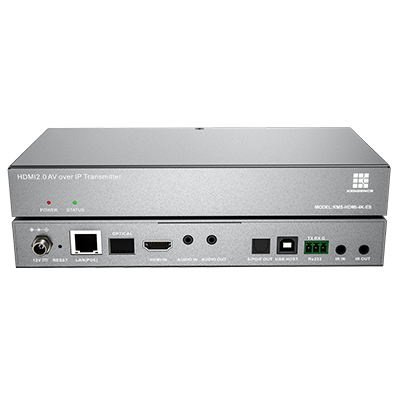

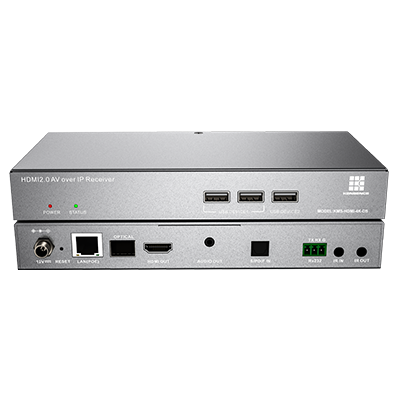

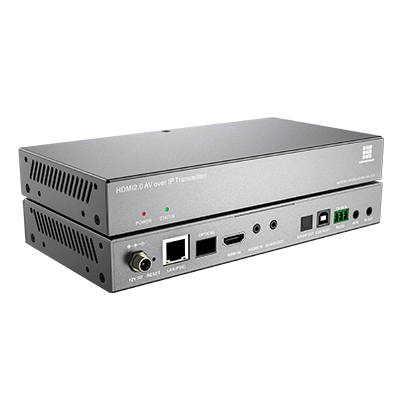

KMS-HDMI-4K-ES/DS光⽹备份系统编码器(KMS-HDMI-4K-ES)和解码器(KMS-HDMI-4K-ES)，⽀持⾼达3840x2160@60Hz 4:4:4的分辨率，提供灵活、强⼤和可扩展的⽅案。可通过标准千兆以太⽹对4K超⾼清媒体信号进⾏切换和分配，以提供完整的端对端流媒体系统。在系统中，⾳视频、红外以及USB信号可单独路由或整体路由配对，产品⽀持可操作最⼤16x16的电视墙。
系统特点
4K@60Hz 4：4：4超高清
HDMI输⼊和输出分辨率、IP码流分辨率最⾼⽀持3840x2160@60Hz 4:4:4
大屏拼接功能
支持最大 16 x 16 的拼接墙，支持拼接墙填充/拉伸模式、画面旋转设置；
透传RS232
支持编解码器之间的双向红外信号透传，可通过RS232对周边设备进行控制（如摄像头，投影仪等设备）
POE供电功能
支持通过带 PoE 的以太网交换机受电，无需另外接电源适配器；
可视化控制
设备支持 PC 控制软件, iPad 移动端和 IP 中控盒等控制方式；

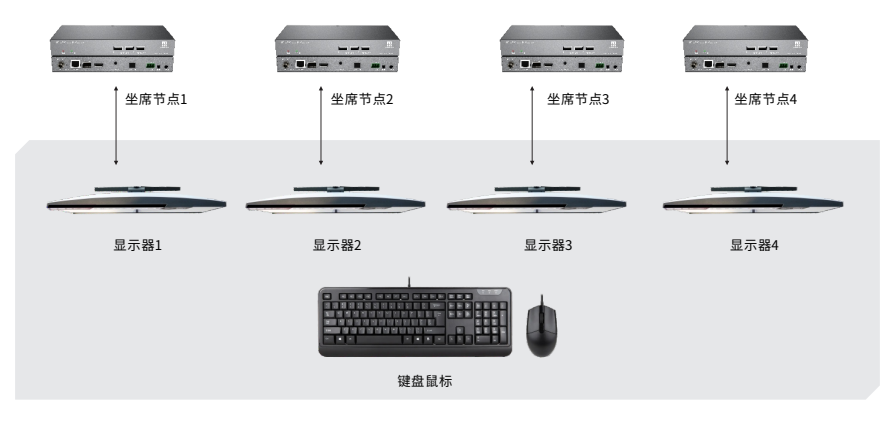

KVM坐席管理
⽀持KVM信号传输，使⽤⼀套键盘⿏标控制多台电脑，实现HID⽆缝切换和漫游。

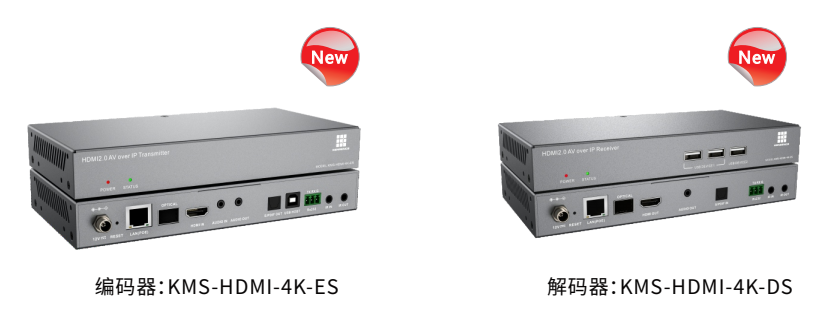

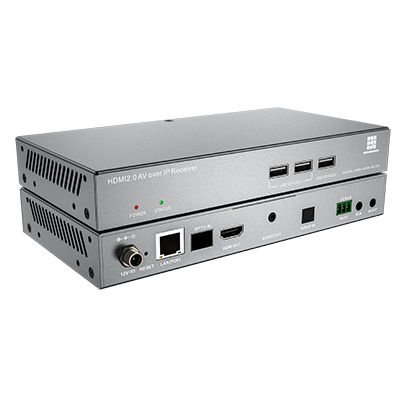

编/解码器
配置双⽹⼝--1G以太⽹接口和1G以太⽹光⼝，可⾃动选择其中⼀个传输IP码流;
HDMI输⼊和输出分辨率、IP码流分辨率最⾼⽀持3840x2160@60Hz 4:4:4;
⽀持⾼达PCM7.1、DolbyAtmos、DTS HD Master、DTS:X的多通道⾳频;S/PDIF⾳频回传（解码器⾄编码器）;HDMI ARC (HDMI⾳频回传);兼容HDCP 2.2/2.3;
⽀持CEC控制电视开关机以及CEC Frame 发送任意CEC4帧去控制显⽰器(供第三⽅设备编程使⽤);⽀持⾳视频、红外和USB信号单独或整体路由配对;
可在多个解码器上对输出的码流进⾏解码和观看;
通过Cat5e或以上的⽹线可传输视⾳频、USB、红外、RS232等信号⾄最远100⽶;
⽀持编解码器之间、编码器与IP中控盒或解码器与IP中控盒之间的双向串⼝通信;
⽀持最⼤16x16的拼接墙;⽀持HDR10和Dolby Vision;
⽀持IR Generation可通过API发送红外码去控制显⽰设备;
USB 双接⼝--USB Device2 接⼝可连接摄像头，提供基于IP的⾼性能USB 2.0传输，USB Device1⽀持基于IP的⽆缝切换和⿏标键盘漫游;
⽀持点对点，点对多点，多点对点，多点对多点的应⽤;
⽀持通过带PoE的以太⽹交换机受电，⽆需另外接电源适配器;
⽀持拼接墙填充/拉伸模式、画⾯旋转设置--经过解码的视频;

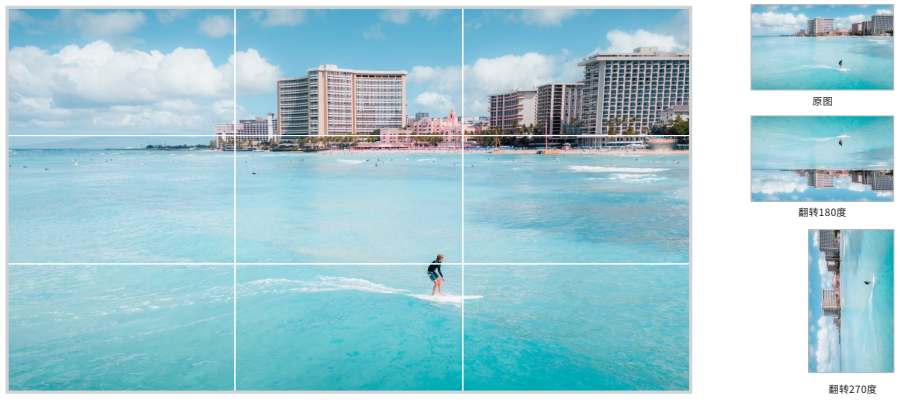

可以填充视频墙，维持宽⾼⽐不变，或者顺时针⽅向旋转180/270度;
默认DHCP设置，如设备启动后没有检测到DHCP服务器时可⾃动⽣成有效IP地址(AutoIP);⽀持PC控制软件,iPad端和IP中控盒等控制⽅式;
⽀持Telnet、SSH、HTTP、HTTPS等通信协议;
⽀持编解码器之间的双向红外信号透传;

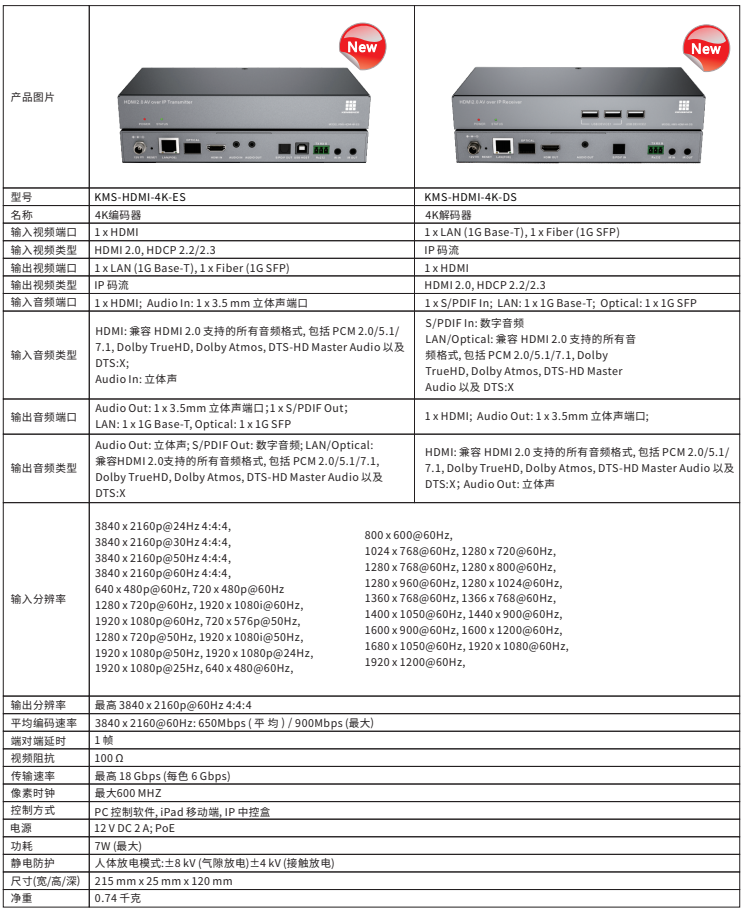

规格参数

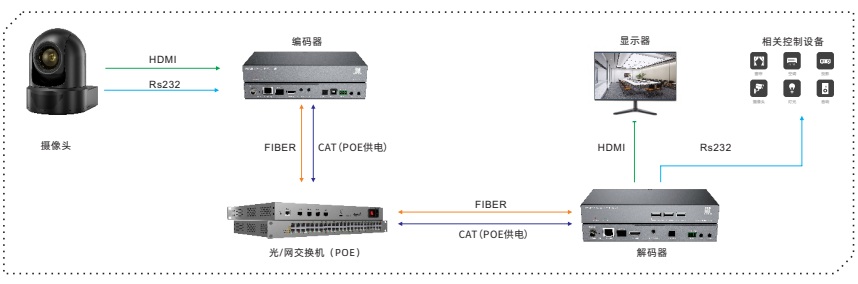

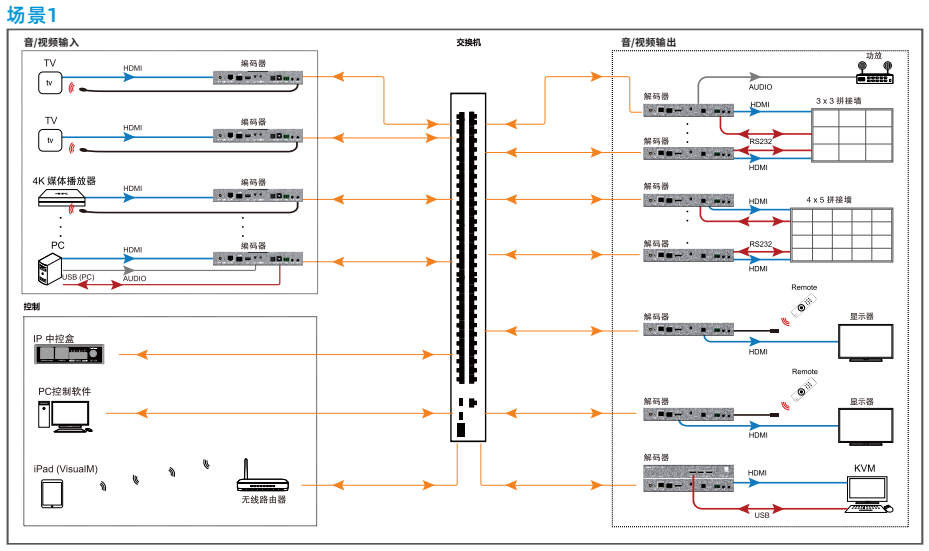

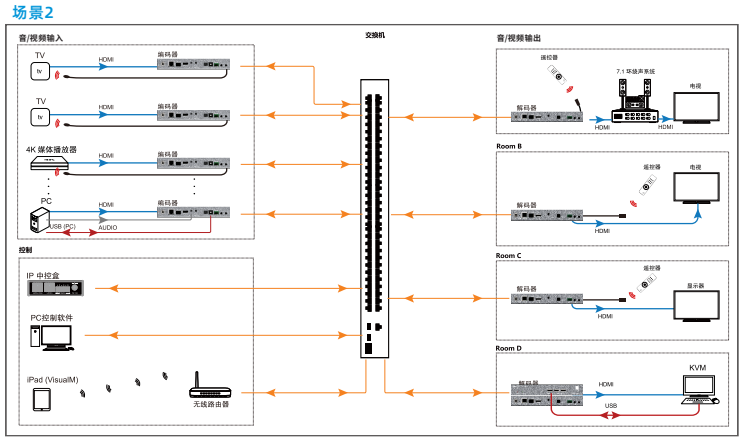

系统拓扑图
