2023-10-30 10:59:42   4159

凯新创达MCS-ANY-16是一款新型的堆叠可视化高清矩阵,采用快速无缝切换,单台最大支持输入通道16路或输出通道16路,支持采用多台设备堆叠组合,最大可支持48路输入通道或48路输出通道~160路输入通道或160路输出通道,最高可支持4K@60Hz HDMI分辨率输入和输出,向下兼容1080P HDMI分辨率。矩阵可通过光纤/网络,连接多台设备进行堆叠合并,并可与本公司SMC、S-MIX等其他系列矩阵进行输入输出信号的扩展与互联互通,达到扩容目的,轻松实现大规模、跨区域音视频信号传输、处理和共享。

  • 品牌 : KENSENCE
  • 型号 : MCS-ANY-16
  • 价格 :

产品概述

凯新创达MCS-ANY-16是一款新型的堆叠可视化高清矩阵,采用快速无缝切换,单台最大支持输入通道16路或输出通道16路,支持采用多台设备堆叠组合,最大可支持48路输入通道或48路输出通道~160路输入通道或160路输出通道,最高可支持4K@60Hz HDMI分辨率输入和输出,向下兼容1080P HDMI分辨率。矩阵可通过光纤/网络,连接多台设备进行堆叠合并,并可与本公司SMC、S-MIX等其他系列矩阵进行输入输出信号的扩展与互联互通,达到扩容目的,轻松实现大规模、跨区域音视频信号传输、处理和共享。


产品特点

  • 采用即插即用插卡式模块化设计,单卡单路配套板卡设计,主机最大支持16路通道,可定制48路通道;

  • 输入板卡支持1路HDMI、DVI信号输入,支持1路HDMI环出;

  • 输入板卡具备1个RS232接口,1个IO接口,输入输出板卡,支持120米传输距离,最高支持4K60Hz分辨率;

  • 支持不同模式的画面分割显示功能,支持2/4画面分割显示,最大支持16画面分割显示;

  • 支持输出图像添加字幕台标功能,支持无缝切换技术,切换过程中无黑屏、蓝屏、撕裂、抖动等现象;

  • 具备EDID管理能力,兼容HDCP协议;

  • 配置的HDMI一体卡,具有外置接口,1路HDMI输入,1路 HDMI输出(支持输入的时候作为环出),1路网口 ,

  • 1路RS232,1路IR/I0复用,1路音频输入,1路音频输入,1路音频输出,2路 USB 接口;

  • HDMI一体卡支持输出 HDMI、DVI或 AUTO输出制式调整,RGB、YUV或AUTO色彩空间调整;

  • 支持多屏组管理控制,支持信号源分组功能;

  • 支持HarmonyOS、Android、客户端APP软件进行可视化管理;

  • 每路通道自定义输出输出,输入输出板卡数量可自由组合,内置板卡智能识别技术,自动检测板卡类型;

  • 输出板卡支持1路HDMI、DVI信号输出,支持音频解析;

  • 输出板卡具备1个RS232 接口, 1个IO接口和1个音频接口;

  • 主机之间可通过单根网线或光纤线堆叠使用,堆叠数量视实际网络情况决定,理论上无数量限制;

  • 多台主机堆叠使用时,任意主机输入板卡信号可切换至不同主机输出板卡;

  • 管理软件支持全通道信号源预览和可视化操作管理,操作控制所见即所得,避免误操作;

  • 主机通过专用配套单台设备,扩展输入输出通道数量;

  • 主机可对配套扩展设备直接融入系统,并支持跟主机间的任意切换和可视化操作;

  • 支持信号切换、画面拼接、画面分割操作,可对显示控制区域实时监控,多用户多平台同步操作,

  • 支持不同平台操作界面实时同步;

  • 支持多用户管理功能,多用户可同时对矩阵系统进行控制管理,具有对信号源分组、输出单元分组管理,

  • 每个用户都可设置不同信号分组、输出单元的权限;

  • 设备支持多用户同时登录,支持单点登录模式,用户数量无上限,支持多人协同操作,单个客户端操作,

  • 会在其他客户端实时同步显示,确保操作实行性;

  • 矩阵在堆叠使用场景下,最大可满足48路~160路信号输入输出;


设备板卡

图片关键词


  • ⽀持EDID读取和调⽤;

  • ⽀持HDMI 1.3及HDCP协议;

  • 最⾼⽀持1080P@60Hz视频分辨率;

  • ⽀持RS232信号透传⽤于控制外部设备;




图片关键词

  • ⽀持⾳频解嵌;

  • ⽀持最⼤4画⾯分割。⽀持EDID读取和调⽤;

  • ⽀持HDMI1.3及HDCP协议;

  • 最⾼⽀持1080P@60Hz视频分辨率;

  • ⽀持RS232信号透传⽤于控制外部设备;



图片关键词

  • 最大支持4K@30Hz分辨率,H.265硬件实时编解码,向下兼容H.264;

  • 单个接口机具有16个开窗能力,支持多屏拼接、画面叠加、漫游、任意缩放、预案管理等功能;

  • 支持静态/动态字幕叠加功能;

  • 支持设置超高清图片底图;

  • 具备输入输出切换开关;




图片关键词

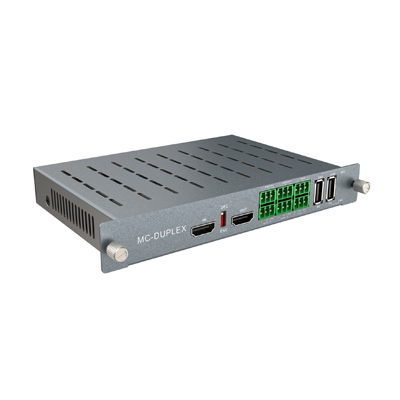

  • 支持1路HDMI输入、1路HDMI输出、2路音频输入、

  • 2路音频输出、1路网口、1路RS232、1路IR/IO复用,2路USB接口;

  • 支持最大分辨率3840X2160@30(向下兼容标准分辨率);

  • 输入模式时具有16个以上视频分发能力;输出模式支持四画面分割;

  • 支持KVM功能,可对接分布式系统使用;

  • 一体化设计,可通过拨码开关将其设置成输入卡或输出卡。





技术参数


产品名称

堆叠可视化HDMI矩阵

卡槽

16路,可以自定义输入、输出

控制

网络控制

控制协议

TCP/IP

连接器

通过独有的可视化控制APP,在PC/平板等终端进行控制

色彩空间

支持RGB444、YUV444、YUV422色彩空间,支持x.v.Color扩展色域标准

输入电压

电压100VAC—260VAC,50/60Hz,国际自适应电源23W(最大)/0.5W(待机状态)

尺寸(w*h*d)

440*221*374mm(5U)

静电保护

人体放电模式:  ± 8kV (气隙放电)     ± 4kV (接触放电)

工作温度

0℃---40℃

存储温度

-20℃---60℃
