音频处理器(音频矩阵)EMC-508

音频处理器(音频矩阵)EMC-508

2024-05-15 13:48:54   6

全新的EMC -508 支持 IEEE 标准以太网络通讯, 基于软件平台运行 、可网络远程调试,对音频处理器单独每路输出进行单独调试 和 控制 。该产品是一台功能强大的音频处理器 ,最新 版本的音频浮点运算 DSP 芯片和系统独有的 DSP Controller 技术让声音的处 理 能 力达到最佳 。超低底噪前置放大电路,低失真度模拟电路 ,为现场提供高品质的音色。 EMC-508 具有 8 路独立话筒 / 线路输入端口和 8 路独立线路输出端口,基于独特的核心 DSP 算法 ,内置独立的极低失真自适应 反馈 抑 制器, 噪声门 、压限器 、参量均衡器 、高 / 低通滤波器 、延时器, 意味着您可以对每一个输入音频通道进行精确 、精心的设置 。全矩 阵 混音, 实现任意输入通道的自由混音 。输出通道均有独立的 8 段参量均衡器 、压限器 、高 / 低通滤波器和延时器 。该产品 广泛应用 于学 校 、政府 机关 、国有企业 、金融机构等大中小型会议室 、多功能厅等场所。

  • 品牌 : KENSENCE
  • 价格 :

产品描述

全新的EMC -508  支持  IEEE 标准以太网络通讯, 基于软件平台运行  、可网络远程调试,对音频处理器单独每路输出进行单独调试    控制 。该产品是一台功能强大的音频处理器 ,最新 版本的音频浮点运算  DSP 芯片和系统独有的   DSP Controller 技术让声音的处   力达到最佳 。超低底噪前置放大电路,低失真度模拟电路 ,为现场提供高品质的音色。

EMC-508  具有  8  路独立话筒 /  线路输入端口和  8  路独立线路输出端口,基于独特的核心  DSP  算法  ,内置独立的极低失真自适应 反馈  制器,  噪声门 、压限器 、参量均衡器 、高 / 低通滤波器 、延时器,  意味着您可以对每一个输入音频通道进行精确 、精心的设置 。全矩  混音, 实现任意输入通道的自由混音  。输出通道均有独立的  8  段参量均衡器 、压限器  、高 / 低通滤波器和延时器  。该产品 广泛应用 于学  、政府  机关  、国有企业 、金融机构等大中小型会议室 、多功能厅等场所。


核心优势

  • 支持系统平台操控 、调试、远程管理 、远程调试 、远程监

  • 内置一进一出的  USB 声卡 ,支持音乐播放、录制和软视频会议,如ZOOM,腾讯会议,钉钉会议等

  • 总线式 AEC,尾长时间 :512ms  ,收敛率  :60dB/S,  回声消除幅 度 : 60dB

  • 独立通道的 AFC(反馈抑制 采用陷波式算法 ,传声增益提升幅度10dB

  • 噪声抑制(ANS)

  • 自动增益控制(AG)

  • 自动混音  (AMC)

  • 8 段式参量均衡,提供  5 种滤波器选择:

  • Parametric,Lowshelf,Highshelf,Lowpass,Highpass

  • 支持高 、低通滤波器

  • 支持输出延时 >4  GIPO 输入 \ 输出逻辑口

  • 支持一键重置

  • 支持双向控制

  • DSP基础功能包含前级放大 、信号发生器 、压缩 5段参量均衡  、自动增益 、延时器 、分频器  、限幅器;

  • 8×8平衡式音频输入输出;每路输入带48V幻象供电  ,同时具备8个通道独立反馈抑制器功能;

  • 物联网智慧平台可对数字音频处理器进行输入/输出电平增益调节、针对每路输入通道进48V幻象电源开关操作 、输入通道模式选   、输入高通/低通滤波调节  、噪声门调节 、压缩器调节 、延时器调节 、音频矩阵路由调节,参量均衡调节等功能,实现全功能性管

  • 调试,无需再借助第三方产品软件;

  • 支持  RS232\ RS-485


参数规格



网络通讯

10/100Mbps, 自动交换, 自动协商, 自动发现

处理器

ADI SHARC  21489@450  MHz  SIMD

处理能力

400   MIPS  1.6 GFLOPS

采样率

48kHz/24Bit ADC  ,24Bit  DAC

频率响应

20Hz   20kHz,±0.5dB

输入动态范围

110dB

输出动态范围

112dB

THD+N

<-100dB  @4dBu

通道隔离度  @1kHz

108dB

本底噪声

-94dB

系统延时

<3ms

标称输入电平

0dBu

最大输入电平

+18dBu

话筒前置放大增益

0/6/12/18/24/30/36/42/48dB

最大输出电平

+18dBu

平衡输入阻抗

5.4kΩ

幻象电源(每路输入)

48V/10mA  MAX

标称输出电平

0dBu

输出阻抗

600Ω 平衡

功耗

30W

电源

100 ~  240V 交流  50/60Hz

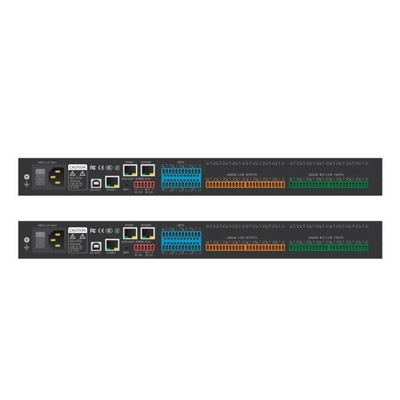

端口


音频输入(模拟)

8 路平衡话筒 / 线路电平输入 ,3.81mm  Phoenix 端口  +4 路虚拟 AUX 通道

音频输出(模拟)

8 路平衡线路电平输出 ,3.81mm  Phoenix 端口  +1 路虚拟 AUX 通道

网络通讯端口

1 路  10/100Mbps, 自动交换, 自动协商, 自动发现

USB 端口

USB-B 音频端口

GPIO 端口

4 路  IO 输入输出逻辑口  ,   3.81mm   Phoenix 端口

RS-232 端口

默认  115200 波特率  ,8 数据位  1 停止位,无奇偶校验 3Pin 3.81mm   Phoenix 端口

RS-485 端口

默认   115200 波特率 3Pin 3.81mm   Phoenix 端口

工作指示灯


POWER 指示灯

红色  LED 指示灯,指示灯常亮表示电源供电正常

STATUS 指示灯

绿色  LED 指示灯,指示灯闪烁表示设备运行正常

DATA 指示灯

绿色   LED 指示灯,指示灯闪烁表示正在发 / 接收数据

FAULT 指示灯

红色  LED 指示灯,表明设备出现严重故障  ,需要返回厂家维修

工作环境


工作温度范围

-10℃ ~   70℃

工作湿度范围

<90%RH

尺寸


尺寸(宽 x 深 x 高)

482mm×200mm×45mm

运输重量

3KG
