产品简介

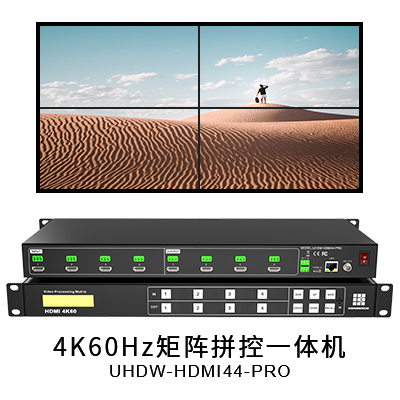

UHDW-HDMI44/88/1616-PRO是一款多功能的超高清无缝拼控矩阵一体机,具4*4/8*8/16*16矩阵切换器的功能,支持拼接显示。是专为超高清视频显示系统设计的高性能、高宽带智能切换分配设备。矩阵的每一路HDMI都支持4K@60Hz及以下各类分辨率格式的采集和显示,以及常见的3D格式。内置智能EDID控制,可智能读写显示设备信息,输入通道均支持独立的EDID并可自定义每1个输出通道的分辨率格式,可适用于任意高清数字视频系统,满足用户超清晰体验的需求。

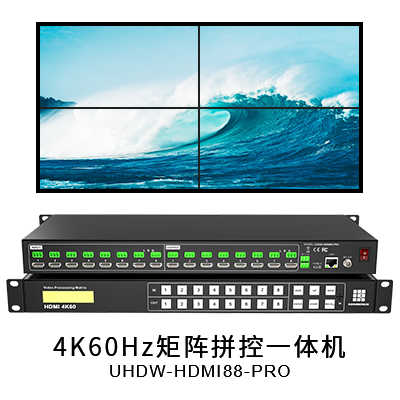

产品特性(以UHDW-HDMI88-PRO为例)
> 支持面板按键、RS232指令和TCP/IP网口控制;
> 支持分辨率高达 4K x 2K@60Hz;
> 具备智能EDID管理功能,通过拨码开关、RS232指令、Web Gui可调用内置EDID;
> 集成多种控制协议,方便快捷地和各类中央控制设备搭配使用;
> 可以提供工程现场远程支持和用户特殊功能的定制;
> 超清全数字化无缝切换;
> 支持USB固件在线升级;
> 支持LCD或LED屏实时显示系统状态;
> 支持HDMI2.0,兼容HDCP2.2协议并向下兼容;
> 传输4Kx2K@60Hz 4:4:4,信号传输≥5米;
> 支持输入HDCP跟随,输出支持HDCP管理, 指令控制;
> 强大的存储功能,可存储和调用多个预存的切换模式;具有掉电记忆功能,带有断电现场保护功能;
规格指标
型号 | UHDW-HDMI44-PRO | UHDW-HDMI88-PRO | UHDW-HDMI1616-PRO |
名称 | 输⼊/输出各⽀持4路 | 输⼊/输出各⽀持8路 | 输⼊/输出各⽀持16路 |
规格 | 超清无缝拼控矩阵一体机 | ||
输⼊信号 | 全数字 HDMI 信号+4/8/16路3.5mm音频信号 | ||
输出信号 | 全数字 HDMI 信号+4/8/16路3.5mm音频信号 | ||
⽀持分辨率 | 最⾼分辨率可达 4K@60Hz(3840*2160),向下兼容 | ||
HDMI 版本 | HDMI 2.0,支持 3D TV | ||
数字内容 | 数字内容保护:HDMI 2.0,支持 3D TV | ||
热插拔 | 即插即⽤,安装⽅便,⽀持热插拔 | ||
输⼊线⻓ | 输⼊端内置均衡器最远可达 30 ⽶ | ||
输出线⻓ | ≤15米 | ||
输⼊/出接口 | HDMI 接⼝ Type A 型 19 针⺟头 | ||
外接电源 | 110~220 VAC | ||
⼯作环境 | 储存、使⽤温度: -20°~+70°C; 湿度:10%~90% | ||
产品重量 | 4.3KG | 4.5KG | |
额定功率 | 22W | 22W | |
尺⼨ | 1U(482*231*43.80mm) | 1.5U(482*231*65.70mm) |
