UHDW-HDMI44/88/1616-PRO是一款多功能的超高清矩阵拼控一体机，具4*4/8*8/16*16矩阵切换器的功能，又支持4屏/8/16屏拼接显示。是专为超高清视频显示系统设计的高性能、高宽带智能切换分配设备。矩阵的每一路HDMI都支持4K@60Hz及以下各类分辨率格式的采集和显示，以及常见的3D格式。内置智能EDID控制，可智能读写显示设备信息，输入通道均支持独立的EDID并可自定义每1个输出通道的分辨率格式，可适用于任意高清数字视频系统，满足用户超清晰体验的需求。
产品特点
支持4路/8/16路HDMI信号输入输出；
支持4路/8/16路凤凰端口独立音频信号输入输出；
支持面板按键、IR红外、RS232指令和IP网口控制；
支持分辨率高达 4K x 2K@60Hz，支持1080P 3D；
支持输出分辨率更改，每个输出通道可独立输出不同分辨率;
集成多种控制协议，方便快捷地和各类中央控制设备搭配使用；
可以提供工程现场远程支持和用户特殊功能的定制；强大的存储功能，可存储和调用多个预存
的切换模式；具有掉电记忆功能，带有断电现场保护功能；
支持快速超清无缝切换；支持USB固件在线升级；
支持LCD屏实时显示系统状态；
支持 HDMI 2.0 ,兼容HDCP2.2协议并向下兼容；
传输4Kx2K@60Hz 4:4:4，信号传输≥5米；
支持输入HDCP跟随，输出支持HDCP管理, 指令控制；
支持输入信号状态检测功能；

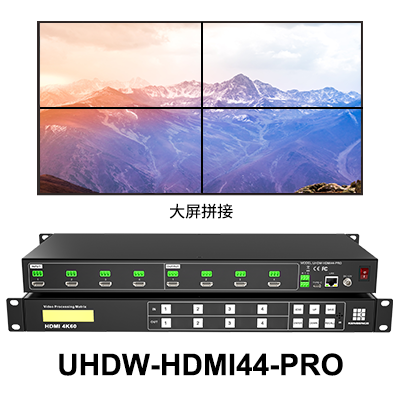

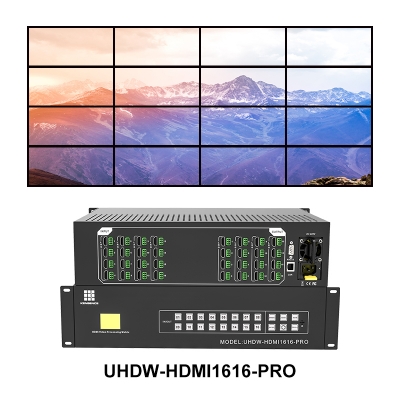

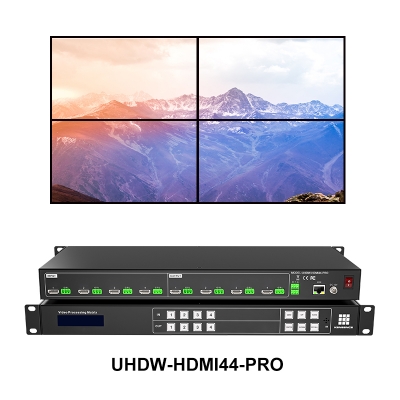

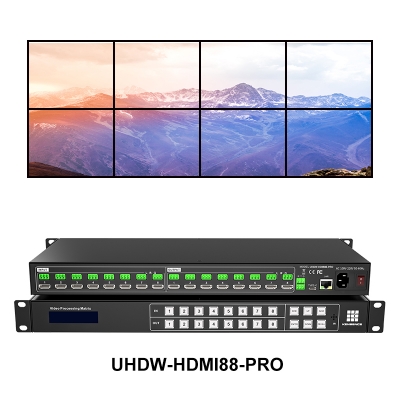

支持LCD屏幕拼接功能；
规格指标

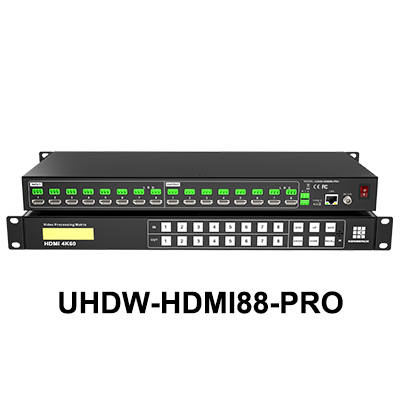

型号 | UHDW-HDMI44-PRO | UHDW-HDMI88-PRO | UHDW-HDMI1616-PRO | |
规格 | 4进4出 | 8进8出 | 16进16出 | |
名称 | 超清矩阵拼控一体机 | |||
输⼊信号 | 全数字HDMI信号+4/8/16路3.5mm音频信号 | |||
输出信号 | 全数字HDMI信号+4/8/16路3.5mm音频信号 | |||
支持分辨率 | 最高分辨率可达4K@60Hz(3840*2160),向下兼容 | |||
HDMI版本 | HDMI 2.0，支持3D TV | |||
数字内容保护
| HDMI 2.0，支持3D TV
| |||
热插拔 | 即插即用，安装方便，支持热插拔 | |||
输⼊线长 | 输⼊端内置均衡器最远可达30⽶ | |||
输出线长 | ≤15米 | |||
输⼊输出端口 | HDMI接口Type A型19针⺟头 | |||
外接电源 | 110~220V AC | |||
⼯作环境 | 储存、使用温度:-20°~+70°C;湿度:10%~90% | |||
重量 | 4.3KG | 4.8KG | 5.5KG | |
功率 | 22W | 35W | 55W | |
尺寸(WxDxH) | 1U（482x190x44mm） | 1U（482x190x44mm） | 2U（482x190x88mm） | |

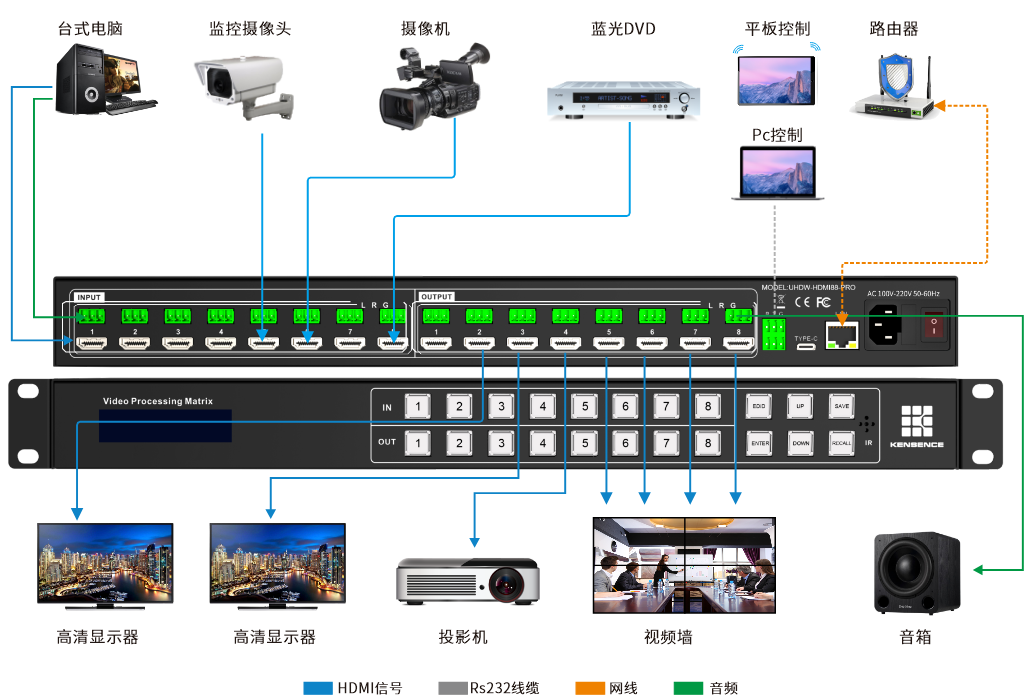

应用示意图
