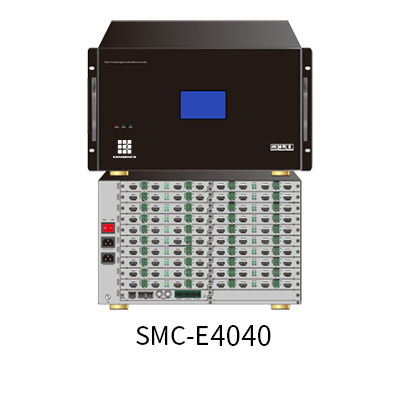

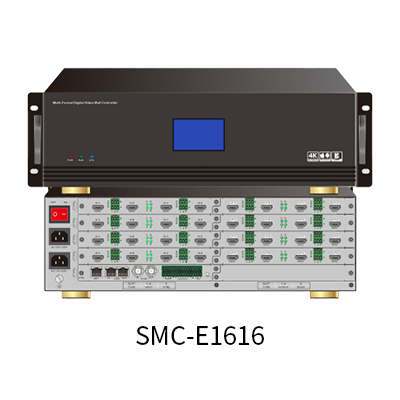

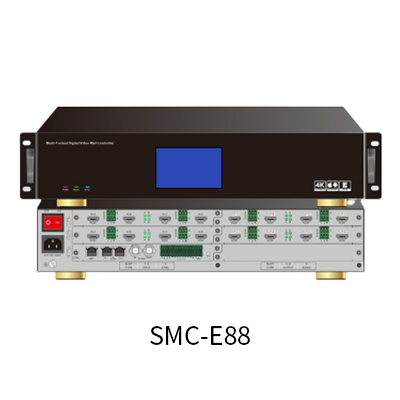

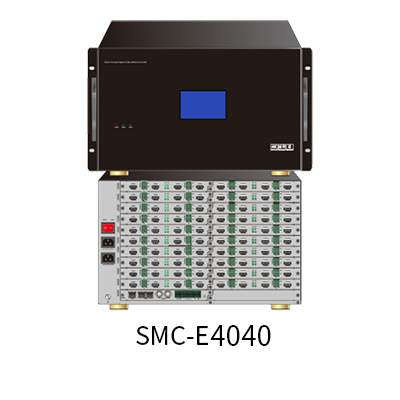

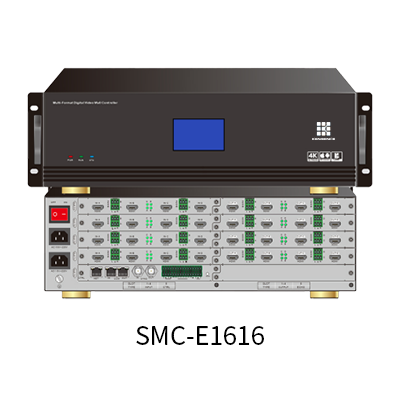

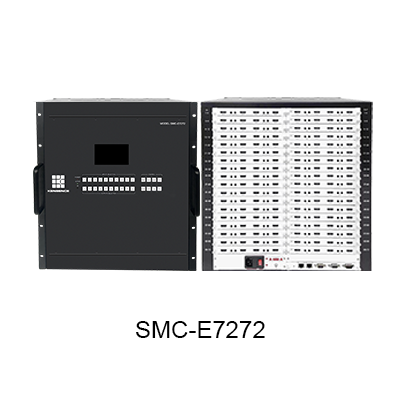

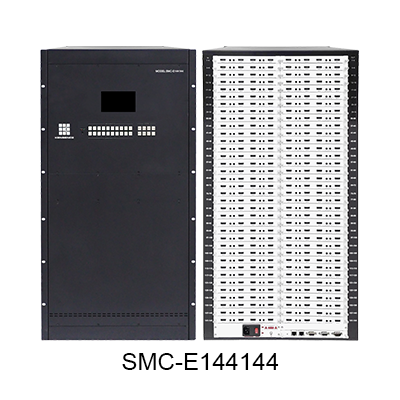

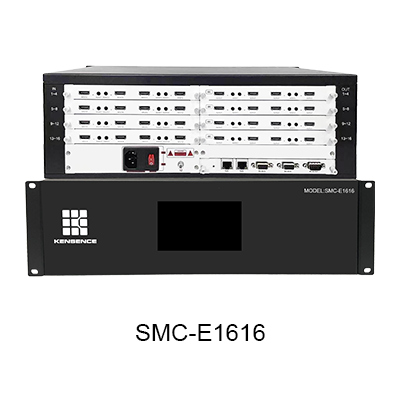

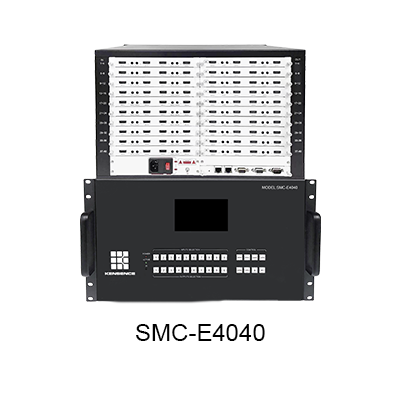

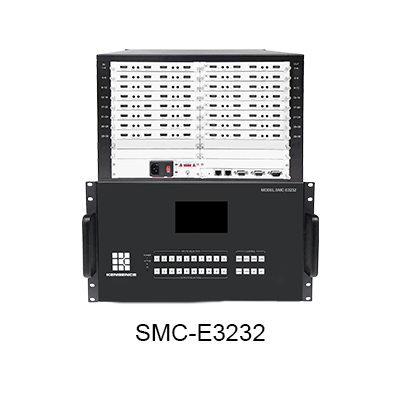

SMC-E系列4K60Hz混合矩阵

产品简介

SMC-E系列混矩是一套高性能的混合插卡矩阵，采用纯硬件架构，支持超高分辨率和高稳定性，具有良好的项目适应性。其最大分辨率为4096x2160@60Hz RGB 4:4:4。插卡式设计允许灵活更换信号接口，并可在设备故障期间不断电更换卡片，不影响项目运行。支持多种控制方式，包括前面板触摸屏、红外遥控、C/S架构上位机控制和B/S架构web跨平台控制。

该设备适用于广播电视、安防监控、视频会议、远程直播、远程医疗、体育赛事及媒体教学等领域。

产品特点

• 单卡四路，支持HDMI、3G-SDI、HDBaseT、DP、光纤等信号直接输入输出，无需任何转接线；

• 支持无缝超快速不黑屏切换；

• 支持不同分辩率输入或输出；

• 支持随路3.5mm外部音频切换或音频单独传输，支持HDMI、SDI等数字信号内部音频传输及解嵌输出；

• 支持640x480-1920x1200@60Hz(VESA标准)，480i-1080P@60(HDTV)标准的所有分辩率，支持4096X2160@60输入输出；

• 支持拼接、四画面分割等特殊功能应用；

• 支持输入信号源的OSD标注；

• 支持冗余电源（选配），使系统更安全可靠；

• 支持WEB浏览器控制，不受PC系统限制；

• 全通道4:4:4处理，使信号无损传输；

• 双网口、双串口控制备份，串口环出；

• 支持IR控制；

特性介绍

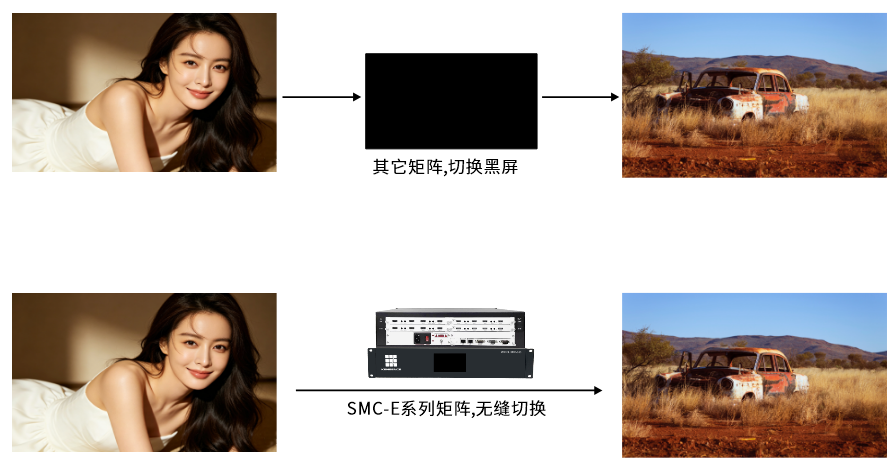

无缝切换

数字高清混合矩阵在不同信号之间切换时，能够实现超快速不黑屏无缝切换，完全连续显示，不 黑屏、不蓝屏、不闪屏、不停顿。

为广电或会议领域有无缝 切换耍求的应用提供了完美的解决方案。

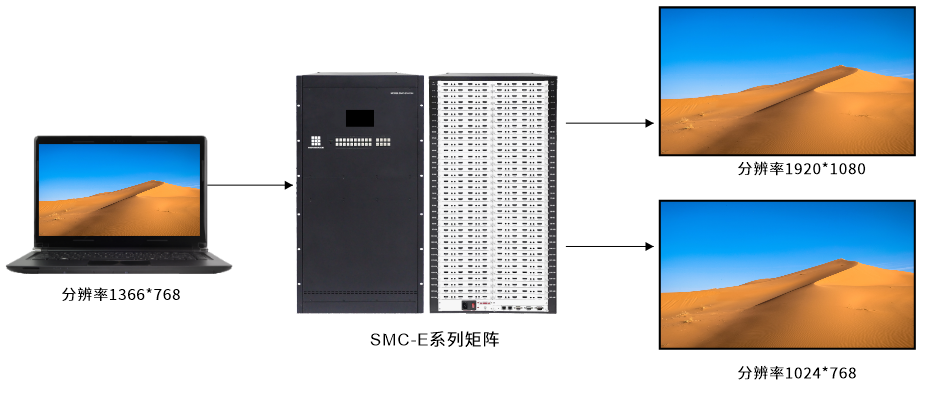

自定义输出分辨率

数字高清混合矩阵设备可为每个输出 通道配置相同或不同的分辨率。这样在工程项目上，就可以 适应不同型号、不同组别显示器所

支持不同分辨率的要求。 相比市面上仅能设置一种分辨率的矩阵来说，本系列矩阵具 有更高的应用灵活性，为针对分辨率主要求多

样化的工程项目 提供完美的解决方案。

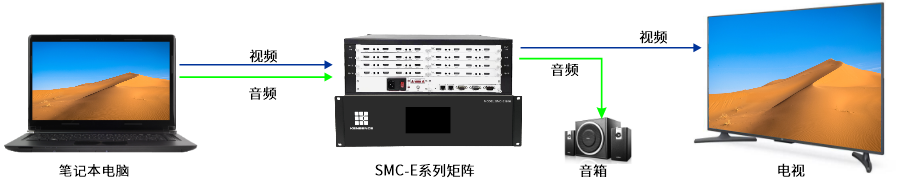

随路音频

高清数字混合矩阵设备支持音频信号同视频信号的同步切换，同时支持HDMI、SDI, HDBaseT和光纤等数字信号对应模拟音频

信号的嵌入。对于同源同步音视频信号，能够实现音频与视频的同步切换传输，可以有效避免在输出端的音频和视频不同步现像。

对于不同步源的音视频信号，同样也能够实现伴随切换传输。

输出自带拼接功能

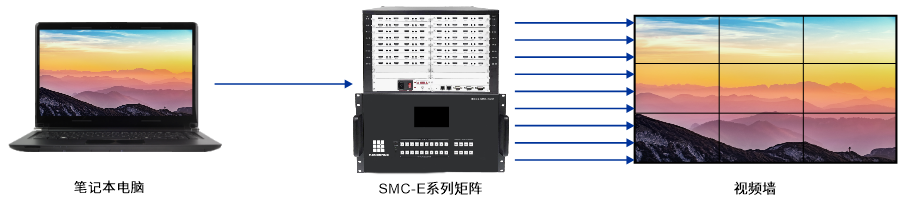

配合功能性输出板卡，单个信号可以跨多屏显示，实现对重点信号多个屏幕拼接显示。

四画面分割功能

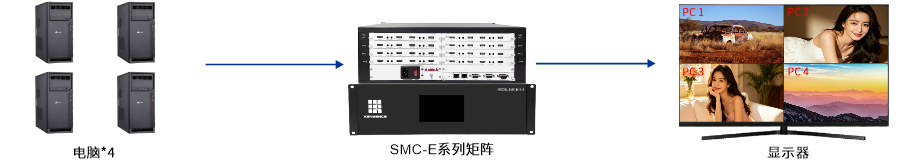

单屏四画面显示，高效利用屏幕空间、提升监控与工作效率

输入信号源标注

本高清混合矩阵支持 HDMI、HDBaseT、光纤等各类输入信号 OSD 字符标注管理，标注位置、颜色均可自定义。可快速区分同接口相似信号源，使用便捷，实用性强。

模块化设计，支持热插拔

整机采用模块化设计，单卡四路，涵盖输入、输出、切换、控制、风扇、电源等模块，全部支持热插拔。便于日常维护检修，故障模块可现场快速更换，无需拆机、无需断电，即可完成模块更换升级，不影响系统运行，保障设备稳定。

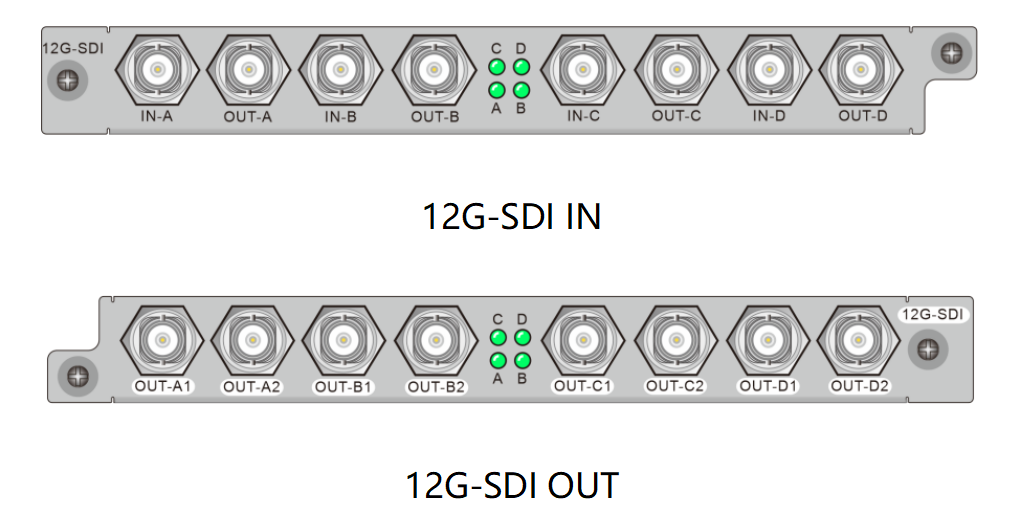

板卡介绍

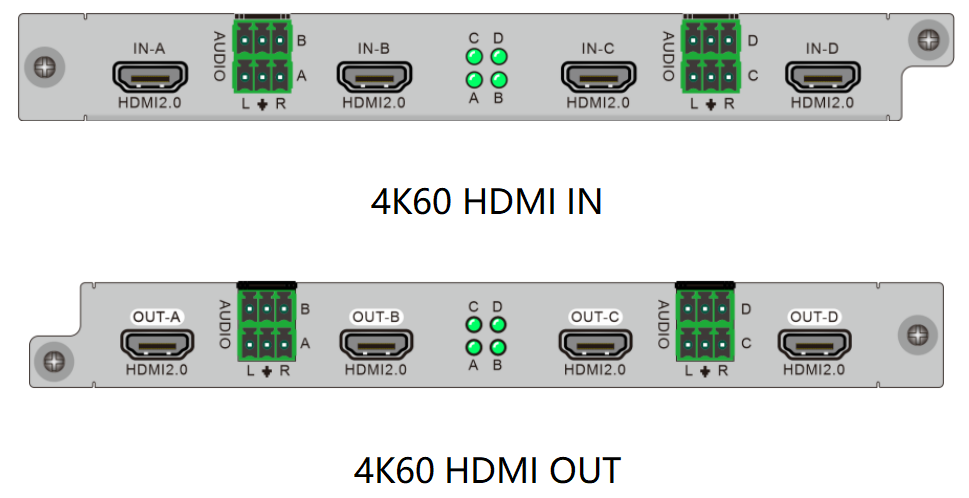

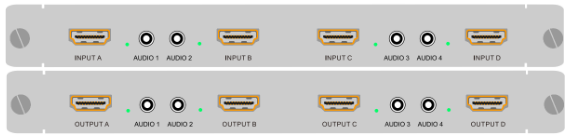

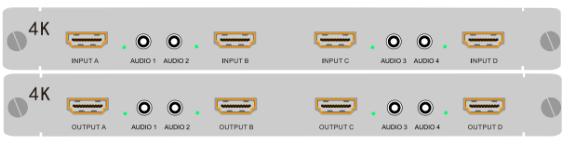

• 4K HDMI输入/输出卡：E-UHD-HDMI-IN4/OUT4

• 支持外部输入信号音频加嵌输入和输出信号的音频解嵌输出；

• 支持HDMI2.0协议，最大最高分辨率4096x2160@60Hz;

• 1卡四路设计，支持无缝切换；支持不同分辨率变化;

• 支持HDCP验证；支持红绿蓝三色调整及亮度、对比度调整

• 支持通过指示灯状态实时反馈板卡工作状况；

• 可现场配置，即插即用，操作简单；

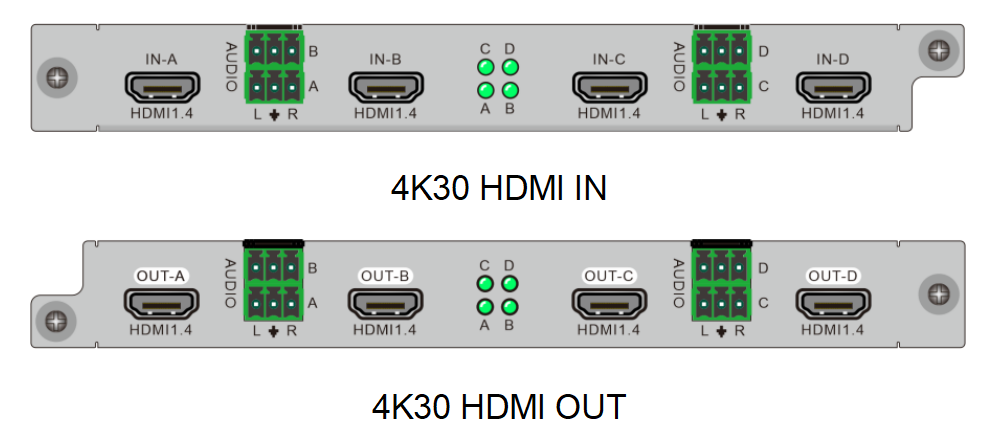

• 2K HDMI输入/输出卡：E-HD-HDMI-IN4/OUT4

• 支持外部输入信号音频加嵌输入和输出信号的音频解嵌输出

• 支持HDMI1.4协议，最大最高分辨率1920*1080P@60Hz;

• 1卡四路设计，支持无缝切换；支持不同分辨率变化;

• 支持HDCP验证；支持红绿蓝三色调整及亮度、对比度调整；

• 支持通过指示灯状态实时反馈板卡工作状况；

• 可现场配置，即插即用，操作简单；

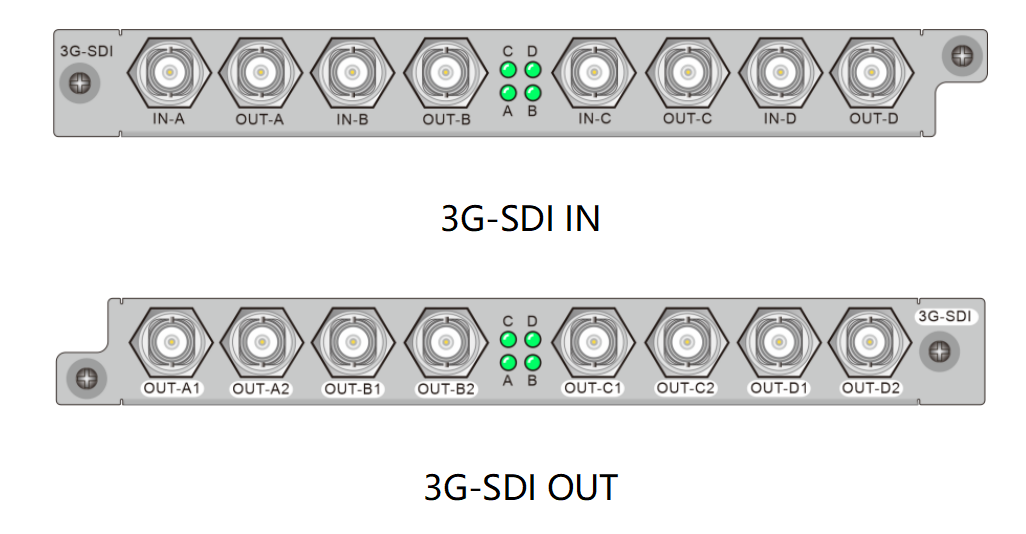

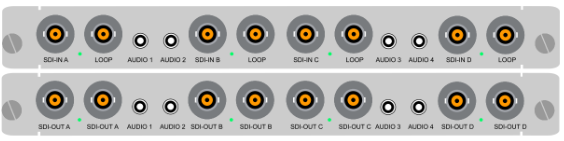

• 3G-SDI输入&输出信号卡：E-HD-3GSDI-IN4/OUT4

• 支持无缝切换；支持1080P全高清信号；

• 支持外部输入信号音频加嵌输入和输出信号的音频解嵌输出；

• 支持SMPTE259M、 SMPTE292M、SMPTE424M及ITU标准；

• 自动检测分辨率变化；

• 支持红绿蓝三色调整及亮度、对比度调整；

• 支持通过指示灯状态实时反馈板卡工作状况；

• 可现场配置，即插即用，操作简单；

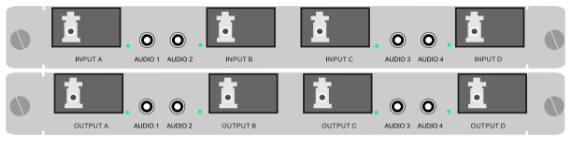

• 光纤输入/输出卡：E-UHD-FIBER-IN4/OUT4

• 支持无缝切换; 支持4096x2160@60Hz以下任意分辨率;

• 支持外部输入信号音频加嵌输入和输出信号的音频解嵌输出;

• 最远传输距离:10000米(单模光纤)或300米(OM3 1500MHZ

  /KM光纤)，LC接口;

• 支持红绿蓝三色调整及亮度、对比度调整;

• 支持通过指示灯状态实时反馈板卡工作状况；

• 可现场配置，即插即用，操作简单;

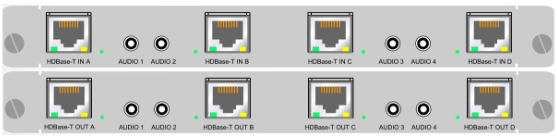

• HDBaseT输入/输出卡：E-HD-HDBT-IN4/OUT4

• 支持无缝切换；支持自动检测分辨率变化；

• 支持外部输入信号音频加嵌输入和输出信号的音频解嵌输出；

• 支持HDBaseT协议，支持1080P全高清信号；

• 支持100米长距离传输(CAT5E/CAT6类屏蔽线)；

• 支持红绿蓝三色调整及亮度、对比度调整；

• 支持通过指示灯状态实时反馈板卡工作状况；

• 可现场配置，即插即用，操作简单；

• DP输入板卡：E-UHD-DP-IN4

• 支持无缝切换；支持自动检测分辨率变化；

• 支持外部输入信号音频加嵌输入和输出信号的音频解嵌输出；

• 支持DP2.2协议，支持4096x2160@60Hz以下任意分辨率；

• 支持红绿蓝三色调整及亮度、对比度调整；

• 支持通过指示灯状态实时反馈板卡工作状况；

• 可现场配置，即插即用，操作简单；

• HDMI混合编码输出卡：E-HD-HD-VE-OUT4

• 支持3路HDMI信号和1路H.264/265信号输出；

• 支持无缝切换；支持自动检测分辨率变化；

• 支持外部输入信号音频加嵌输入和输出信号的音频解嵌输出；

• 支持HDMI1.4协议，支持H.264/265协议；

• 支持1080P60Hz分辨率；

• 支持红绿蓝三色调整及亮度、对比度调整；

• 支持通过指示灯状态实时反馈板卡工作状况；

• 可现场配置，即插即用，操作简单；

规格参数

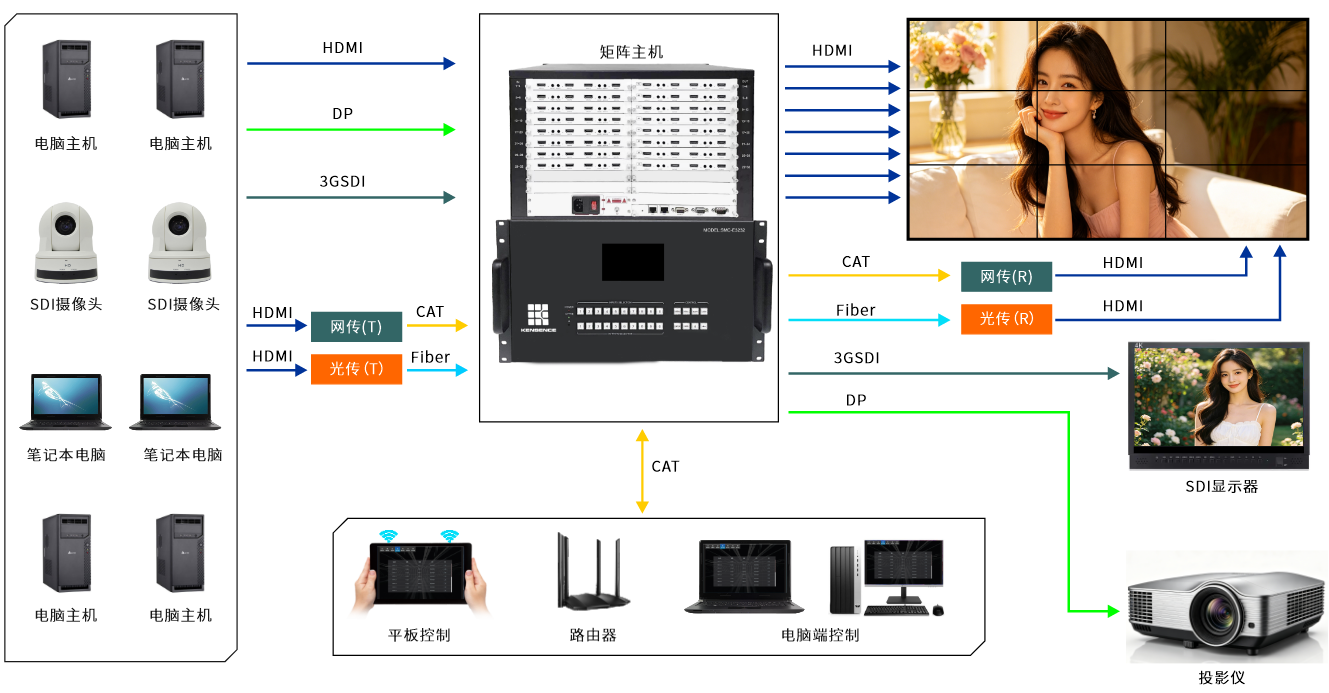

应用示意图
