2022-08-10 17:28:22   4710

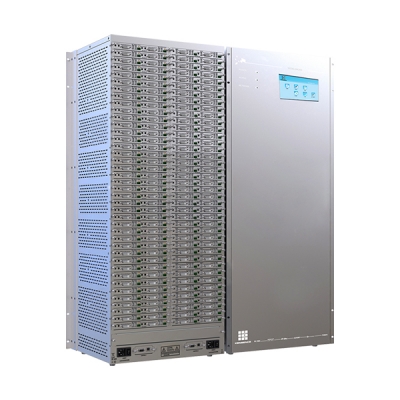

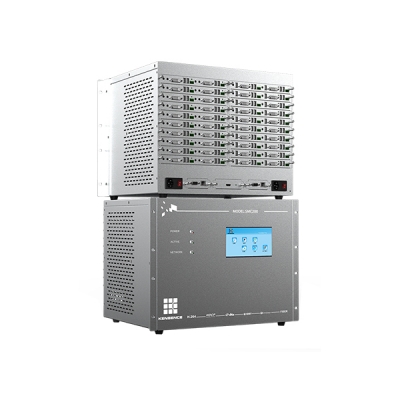

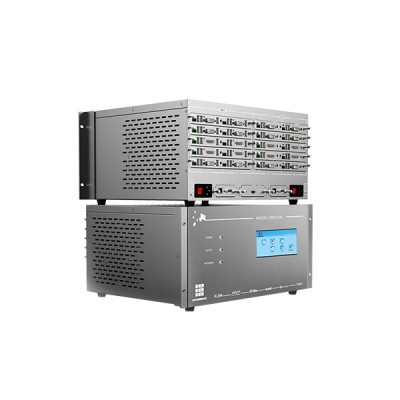

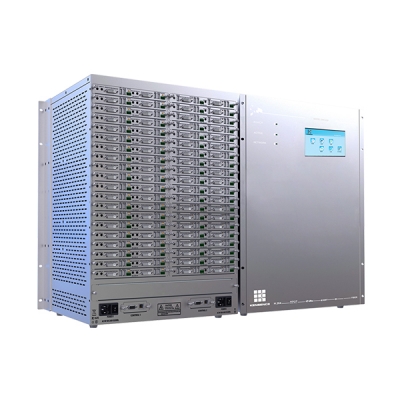

SMC系列是一组功能强大,配置灵活的4K超高清混合矩阵,采用高性能硬件设计,集音频、视频、控制于一体,完美支持各类音视频信号切换处理,如HDMI/DP/DVI/HDCI/HDBaseT/Fiber/3GSDI/IP/VGA/CVBS/YpBpr及AUDIO信号,支持4K@60Hz超高清分辨率输入及输出,融合了大屏拼接、无缝切换、双重备份,智能板卡监测、KVM传输等功能,产品广泛应用于多媒体会议室、指挥控制中心、智慧城市、广播电视、交通管理中心等领域。

  • 品牌 : KENSENCE
  • 价格 :

产品概述

SMC系列是一组功能强大,配置灵活的4K超高清混合矩阵,采用高性能硬件设计,集音频、视频、控制于一体,完美支持各类音视频信号切换处理,如HDMI/DP/DVI/HDCI/HDBaseT/Fiber/3GSDI/IP/VGA/CVBS/YpBpr及AUDIO信号,支持4K@60Hz超高清分辨率输入及输出,融合了大屏拼接、无缝切换、双重备份,智能板卡监测、KVM传输等功能,产品广泛应用于多媒体会议室、指挥控制中心、智慧城市、广播电视、交通管理中心等领域。


产品特性

  • 模块化结构设计:采用插卡式设计,提供多种不同类型的板卡以及不同规模的机箱,用户可以根据需求进行灵活配置,

    确保了硬件上的可拓展性、可维护性以及单板的即插即用;同时,冗余电源以及板卡热插拔设计进一步保证了设备的稳定工作;

  • 兼容多种信号格式:支持多种信号类型的转换、切换、分配等处理,满足海量视频信号输入/输出的拓展,在视频会议系统、

    多媒体广播中心、指挥控制中心等信号种类繁多的场合有广泛的应用场景;

  • 快速无缝切换:完美实现不同的音、视频信号之间的选择与切换, 并在显示终端设备上显示,解决了延迟、黑屏等问题,

    保证了用户体验的流畅性;

  • 多种控制模式:支持控制信号的中控功能,支持触摸屏控制以及双RS-232透传,双TCP/IP控制,可实现对周边设备对集中控制;

  • 图像调节:分辨率实时全兼容技术,支持各路输出通道分辨率自定义、色彩、亮度等参数调整,能配合显示单元做统一调整;

  • 设备监测:支持实时监测机箱内部、CPU工作温度、风扇转数及所有输入输出通道状态,并在管理软件界面上实时动态显示及预警;

  • 可视化控制软件:采用交互式可视化控制软件,支持输入、输出全通道蜂窝式预监回显功能,控制软件可以实时看到输入信号源及

    大屏显示,实现所有输入输出信号毫秒极延迟回显,无需另配显示器等。


技术参数

型号

SMC100

SMC200

SMC400

SMC800

SMC1600

名称

10路插卡型增强型混合矩阵

20路插卡型增强型混合矩阵

40路插卡型增强型混合矩阵

80路插卡型增强型混合矩阵

160路插卡型增强型混合矩阵

输入/卡槽

10/5

20/10

40/20

80/40

160/40

/卡槽

10/5

20/10

40/20

80/40

160/40

输入输出模块

支持HDCI、CVBS、YPbPr、VGA、HDMI、DVI、DP、3GSDI、AUDIO、HDBseT、FIBER、IP流媒体


人体放电模式:  ± 8kV (气隙放电)     ± 4kV (接触放电)

输入电压

电源100VAC~260VAC,50/60 Hz,国际自适应电源23W(最大)/0.5w(待机状态)

控制

串口,网口,触摸屏等控制方式

带宽

18GBPS

串口控制

控制协议

RS-232 (波特率:115200 数据位:8位 停止位:1 无奇偶校验位)

连接器

9针D-sub(DE9F)插座 2=TX、3=RX 5=GND

网络IP

控制协议

TCP/IP

连接器

RJ45接头 10/100Base-T以太网

色彩空间

支持RGB444、YUV444、YUV422色彩空间,支持x.v.Color扩展色域标准

传输距离

HDBaseT技术传输70M(六类网线)、H264技术传输大于200米(六类网线)、2-80公里(单芯单模光纤);30米(数字线缆)

尺寸w/h/d

440x221x374(5U)

440x355x374(8U)

440x620x374(14U)

440x1100x374(25U)

440x1246x374(28U)

工作温度

-10℃---50℃

存储温度

-25℃---55℃


典型拓扑图
