MVP系列多视频拼接处理器

MVP系列多视频拼接处理器

2021-04-21 15:00:39   1271

多屏幕多窗口图像拼接处理器是一款专业化的高端全高清图像拼接处理设备,能够在多个显示终端上同时显示多个动态实时画面,产品主要应用于智慧城市、智慧校园、智慧农业、数字城管、轨道交通、模拟作战指挥系统、教育教学、医疗行业、科技展览展示等诸多领域。本款产品采用大规模FPGA 阵列式组合处理构架,全硬件插卡设计,集超高带宽视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身,具有强大的处理能力,能从根本上保证对所有输入视频进行全实时处理,图像没有延迟,无丢帧现象。能支持多种类型的模拟或数字信号源输入模式,如VGA/RGB,YPBPR,CVBS,DVI/HDMI,HD-SDI/3G-SDI,光纤等,并能自动检测信号输入状态,输入图像分辨率能支持目前几乎所有的常见分辨率,数字视频可支持 1080P 高清信号。支持 DVI/HDMI 输出方式,输出分辨率支持所有常见的分辨率。输出画面不仅图像质量出色,而且新增了诸多功能,例如,动态调整窗口大小、漫游窗口,叠加窗口等,拼接器每路输入都可在屏幕上的任意位置进行大小调整和定位,显示方式几乎不受任何限制,支持实时、动态地移动窗口以及调整窗口大小。

  • 品牌 : KENSENCE
  • 类型 :
  • 价格 :

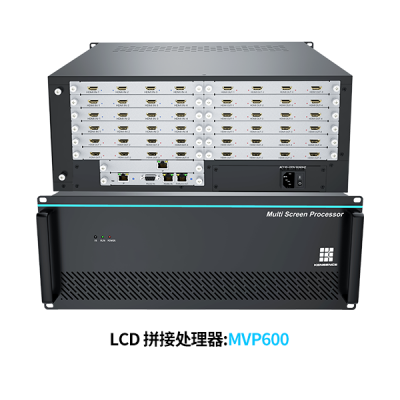

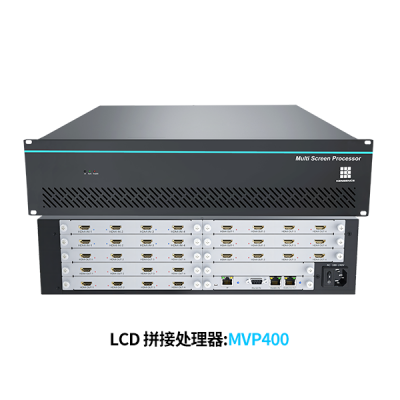

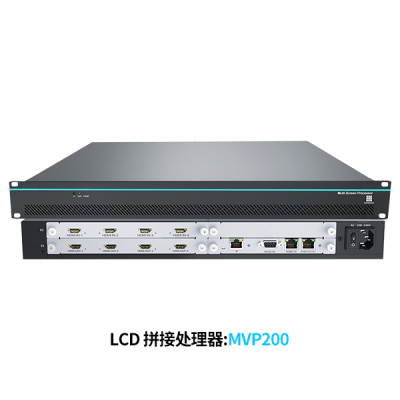

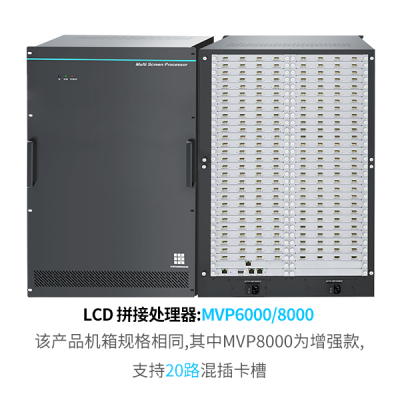

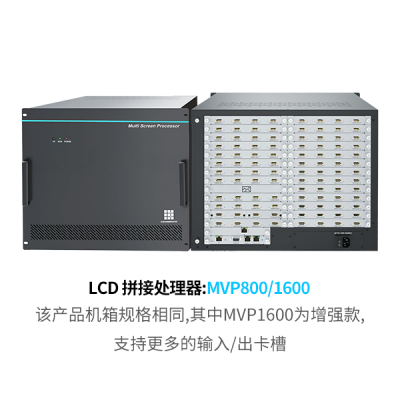

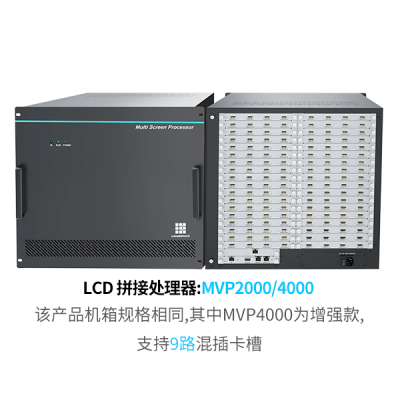

产品概述

MVP-PLYS系列多屏幕拼接处理器是MVP系列的升级版,采用纯硬件架构,无CPU和操作系统,完全采用嵌入式具有独立知识产权的专业视频图像处理设备。以行业数字化,网络化,智能化等大趋势为导向为各行各业提供完整的解决方案。

MVP-PLUS利用专业且成熟的FPGA技术平台作为核心处理层,整合了行业典型的应用功能,实现了VSI各类视频信号的采集、超大分辨率的特殊数字信号实时图像处理、IP流媒体解码,最终达到高清视频信号,采集,实时处理最终送到显示终端这样一个完整的系统架构,同时MVP系列具备超大规模拼接显示的能力,而且可以同时支持多路信号显示,以及可以自定义输入/输出分辨率等功能,最终可以从各个角度最大程度上满足行业客户的不同需求。

产品特性

  • 模块化设计:采用标准化、模块化的机架式设计,系统安装维护灵活方便,适合大规模的安装部署;处理模块多样化,支持多种信号格式的输入/输出;

  • 高性能图像处理:采用专业FPGA+DSP图像处理芯片和高达20Gps/S的数据传输核心处理芯片,确保了高分辨率信号,保证无损、高清的显示效果。

  • 多画面显示:每个输出通道可选择任意多路输入信号进行2-4画面分割显示真正意义的全信号选择,每个画面独立控制,位置、大小可预定义,亦可定制16-32等多个画面同屏显示等操作功能,单个屏幕支持4个画面开窗;

  • 智能图像拼缝裁剪:支持图像边缘处理技术,可对非标准摄像头进行裁边处理,可以有效的解决由于显示端在拼接过程中产生的物理拼缝而引起的图像视觉错位问题。

  • 倍频倍线:对非标及低像素图像实现倍频和倍线的图像增强处理,可将不同分辨率的各路信号统一处理输出同分辨率信号,极大提升画面的整体质量;

  • 自诊断:实时监测系统运行状态,自动扫描输入信号的种类和数量,对每路输入信号的当前分辨率、信号格式进行实时的检测并显示等。

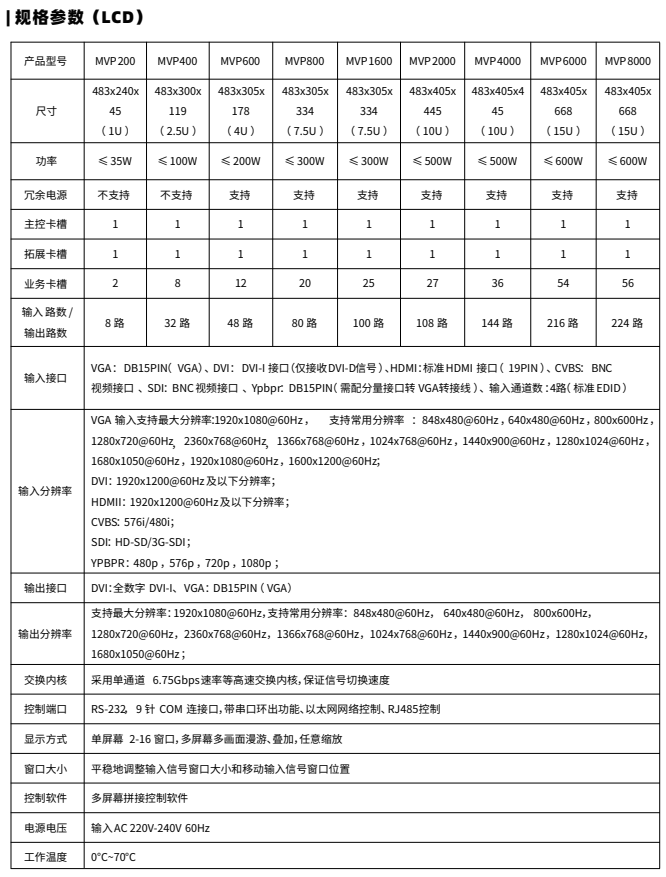

 技术参数

产品型号

MVP500PLUS

MVP1000PLUS

MVP2000PLUS

尺寸

483x385x111(2U

483x405x178(4U

483x405x410(7U

功率

≤100W

≤150W

≤300W

冗余电源

不支持

支持

支持

主控卡槽

1

1

1

拓展卡槽

1

1

1

业务卡槽

8

10

24

输入路数/输出路数

24路8-8,16-4

404-18,36-2

96路(24-36,72-12

输入接口

VGADB15PINVGA)、DVIDVI-I接口(仅接收DVI-D信号)、HDMI:标准HDMI接口(19PIN)、CVBSBNC视频接口、SDIBNC视频接口、YpbprDB15PIN(需配分量接口转VGA转接线)、输入通道数:4路(标准EDID

输入分辨率

VGA输入支持最大分辨率:1920x1080@60Hz,支持常用分辨率:848x480@60Hz640x480@60Hz800x600Hz1280x720@60Hz2360x768@60Hz1366x768@60Hz1024x768@60Hz1440x900@60Hz1280x1024@60Hz1680x1050@60Hz1920x1080@60Hz1600x1200@60Hz

DVI1920x1200@60Hz及以下分辨率;

HDMII1920x1200@60Hz及以下分辨率;

CVBS576i/480i

SDIHD-SD/3G-SDI

YPBPR480p576p720p1080p

输出接口

DVI:全数字DVI-IVGADB15PINVGA

输出分辨率

支持最大分辨率:1920x1080@60Hz,支持常用分辨率:848x480@60Hz640x480@60Hz800x600Hz1280x720@60Hz2360x768@60Hz1366x768@60Hz1024x768@60Hz1440x900@60Hz1280x1024@60Hz1680x1050@60Hz

交换内核

采用单通道6.75Gbps速率等高速交换内核,保证信号切换速度

控制端口

RS-2329COM连接口,带串口环出功能、以太网网络控制、RJ485控制

显示方式

单屏幕2-16窗口,多屏幕多画面漫游、叠加,任意缩放

窗口大小

平稳地调整输入信号窗口大小和移动输入信号窗口位置

控制软件

多屏幕拼接控制软件

电源电压

输入AC 220V-240V 60Hz

工作温度

0°C~70°C
