2021-04-16 09:42:32   4531

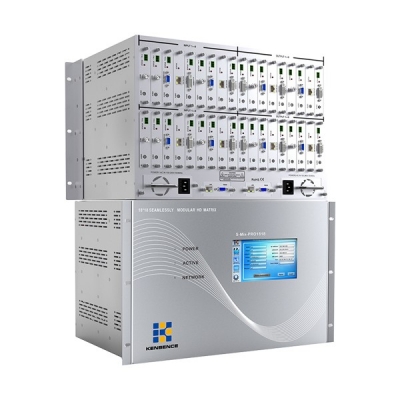

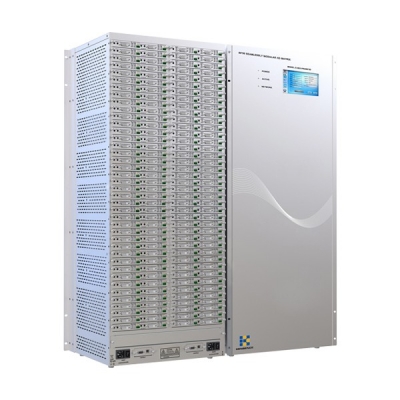

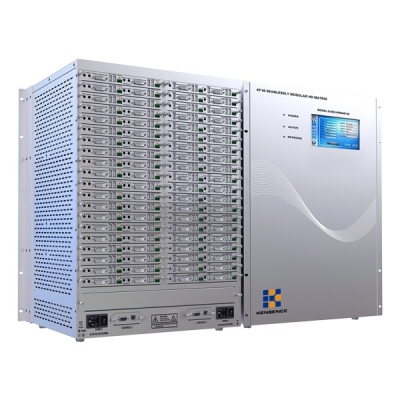

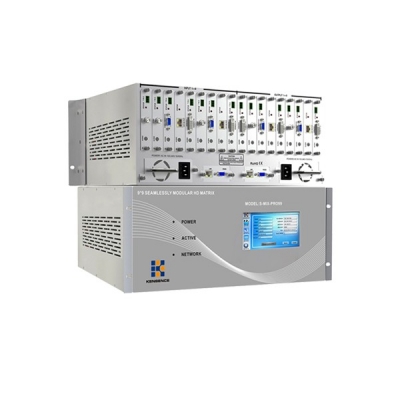

S-Mix-Pro系列产品是专业级增强型高清混合矩阵,采用插卡式设计,可实现各种信号灵活的现场配置。支持常见的视频信号输入,如HDCI、HDMI、DVI、VGA、YPbPr、CVBS、3G/HD/SD-SDI、IP流媒体等,支持强大的音频加嵌和解嵌功能,支持系统状态输入/输出信号智能监测,具有智能信号自动备份、双控制备份、双电源备份的安全保障功能。

  • 品牌 : KENSENCE
  • 价格 : 1

产品概述

S-Mix-Pro系列是一款专业级增强型高清混合矩阵。采用插卡式设计,可实现各种信号灵活的现场配置。支持常见的视频信号输入,如HDCIDP、HDMI、DVI、VGA、YPBPR、CVBS、3G/HD/SD-SDI、IP流媒体等,支持强大的音频加嵌和解嵌功能。该系列矩阵融合了控制信号(RS232/IP)的传输和中控功能,支持系统状态输入/输出信号智能监测,具备智能信号自动备份、双控制备份、双电源备份的安全保障功能。

产品特性

  • 多重备份:双电源冗余备份、端口智能备份,支持7*24小时不间断运行;

  • “0”秒无缝切换:画面切换无黑场、无蓝屏、无碎屏;

  • 标准协议:支持TCPUDPIPHTTPNTPRTPIGMPRTSPRTCP网路协议;支持H.264 BaselineMain HighProfile编码,先进的视频预处理算法MBAFF

  • 控制信号:支持触摸屏控制以及RS-232传输,支持中央控制信号功能,集中控制的外围设备;

  • 融合视界:与视频会议、IP监控以及录播系统无缝对接;

  • 智能管理:智能监测矩阵的温度、端口的状态、定制化图像调整,EDID的切换,HDCP的管理等;

  • POC供电:所有HDBT卡槽均支持远程供电;

  • 多种控制方式:通过RS232TCP/IP等多渠道控制等。


技术参数

产品型号

S-Mix-Pro99

S-Mix-Pro1818

S-Mix-Pro4040

S-Mix-Pro8080

输入/输出卡槽

9输入/输出卡槽

一卡一路

18输入/输出卡槽

一卡一路

20输入/输出卡槽

一卡二路

40输入/输出卡槽

一卡二路

尺寸

440x180x3744U

440x310x3747U

440x620x37414U

440x1100x37425U

输入/输出模块

支持CVBSYPbPrVGAHDMIDVIAUDIO3GSDIHDBaseTFibelIP流媒体

带宽

18GPS

串口控制协议

RS-232(波特率:115200 数据位:8位 停止位:1 无奇偶校验位)

串口连接器

9D-sub(DE9F)插座 2=TX3=RX 5=GND

网络控制协议

TCP/IP

色彩空间

支持RGB444/YUV444/YUV422色彩空间,支持X.V.Color扩展色域标准

传输距离

HDBaseT技术传输70M(六类网线)、H264技术传输大于200米(六类网线)、2-80公里(单芯单模光纤);30米(数字线缆)

静电保护

人体放电模式:±8kV(气隙放电);±4kV(接触放电)

输入电压

100240V 50/60Hz

工作温度

0ºC~40ºC

存储温度

-20ºC~60ºC
