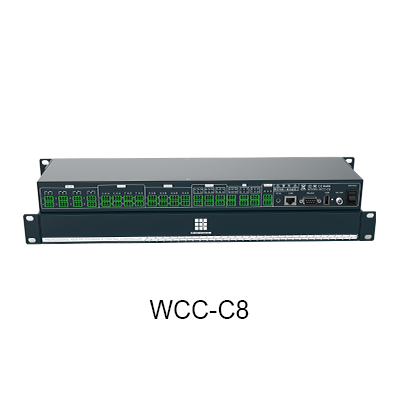

中控接口机(WCC-C8)

中控接口机(WCC-C8)

2023-01-03 13:24:37   1004

WCC-C8是凯新创达自主研发的分布式可编程系统的中控接口机,可搭配中控服务器,采用开放式的可编程控制平台,人性化的操作界面,交互式的控制结构,与数字会议系统系列产品进行无缝连接。 主机配有8路RS-232,8路RS-485,8路RELAY继电器口,8路I/O控制口,8路IR对外发送端口,1路IR红外学习接口,1路RJ-45接口,1路USB2.0接口,以及1路RS-232/485端口(115200bps)等控制接口,可以通过计算机和中央控制系统软件对声、光、电等环境装置进行集中控制,如投影机、功放、话筒、电脑、电动屏幕、电动窗帘、灯光等设备,可广泛应用于可视化调度会议,视频监控,多媒体会议等专业领域。

  • 品牌 : KENSENCE
  • 价格 : 1

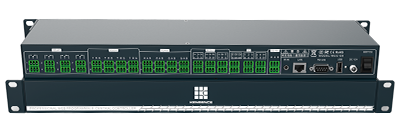

产品概述

WCC-C8是凯新创达自主研发的分布式可编程系统的中控接口机,可搭配中控服务器,采用开放式的可编程控制平台,人性化的操作界面,交互式的控制结构,与数字会议系统系列产品进行无缝连接。

主机配有8RS-2328RS-4858RELAY继电器口8I/O控制口8IR对外发送端口1IR红外学习接口1RJ-45接口,1USB2.0接口,以及1RS-232/485端口(115200bps)等控制接口,可以通过计算机和中央控制系统软件对声、光、电等环境装置进行集中控制,如投影机、功放、话筒、电脑、电动屏幕、电动窗帘、灯光等设备,可广泛应用于可视化调度会议,视频监控,多媒体会议等专业领域。

图片关键词

产品特性

  • 8路RS-232/485控制端口(支持115200bps及以下),可以收发RS-232、RS-485格式数据,可控制视频矩阵或等离子显示等设备;

  • 8路数字I/O控制口和8路弱继电器RELAY控制口,用以控制环境装置,诸如投影幕的上/下,窗帘的开/闭,投影机的高/低,灯光开/关等;

  • 8路IR红外发射口,可实现对VCR、DVD、CD、MD放音机和投影机等的遥控;

  • 1路RJ-45接口,支持UDP客户端,用于实现远程控制;

  • 1路USB2.0接口,用于连接电脑对控制主机进行设置以及网络升级;

  • 1路IR红外学习接口,可把红外数据保存到电脑供后续工程或维护升级使用;

  • 1路RS-232/485端口(支持115200bps);

  • 支持拓展设备接口;

  • 支持设备联级控制功能;

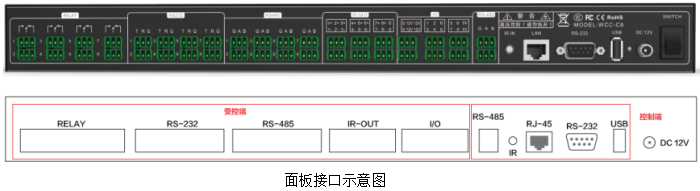

面板接口说明

图片关键词


功能区

接口名称

功能说明

受控端

REALAY弱继电器口*8

IO控制口*8

用以控制环境装置,诸如投影幕的上/下,窗帘的开/闭,投影机的高/低,灯光开/

RS-232*8/RS-485*8

(支持115200bps及以下)

可以收发RS-232、RS-485格式数据(相互独立,可同时使用),可控制视频矩阵或等离子显示等设备

IR-OUT*8

可实现对VCRDVDCDMD放音机和投影机等的遥控

控制端

IR红外学习接口*1

可把红外数据保存到电脑供后续工程或维护升级使用

USB2.0*1

用于连接电脑对控制主机进行设置以及网络升级

RJ-45*1

支持UDP客户端,用于连接电脑交换机无线路由器等实现远程控制

RS-232/485*1支持115200bps)

RS-232RS-485控制接口

电源

DC 12V

电源输入适配电压12V 3A
